Муфты МСУ предназначены для разделки, соединения и разветвления кабелей напряжением до 1 кВ в системах железнодорожной автоматики и телемеханики.
В системах СЦБ муфты обеспечивают соединение жил кабеля и выполнение ответвлений от группового кабеля, а также заменяют соединительные и концевые муфты типа МГУ и разветвительные муфты типа РМГ.
Кабели подключаются к клеммам с пружинными контактами, которые обеспечивают надёжную фиксацию и удобство монтажа. Герметичный корпус муфты защищает электрические соединения от воздействия внешней среды и обеспечивает стабильную работу в условиях уличной эксплуатации.
Конструкция муфты представляет собой стальной штампованный корпус с крышкой и предохранительными трубами, предназначенными для защиты кабелей от механических воздействий.
Крышка муфты оснащена антивандальным замком и имеет защитное внутреннее покрытие, предотвращающее образование конденсата. Герметичная прокладка, уложенная в пазы крышки, повышает степень защиты соединений.
Ввод кабелей осуществляется через кабельные вводы типа PG, которые обеспечивают герметичность и надёжную фиксацию кабеля. Предохранительные трубы имеют резьбовое соединение с кабельными вводами PG, что упрощает сборку и монтаж муфты. Каждая муфта комплектуется вешкой и флажком для удобства эксплуатации и обслуживания.
Муфта МСУ не предназначена для применения схем рельсовой цепи.
В комплект МСУ входит:
- корпус МСУ в сборе – 1 штука
- основание – 1 штука
- патрубок – в зависимости от типа муфты
- держатель флажка – 1 штука
- флажок – 1 штука

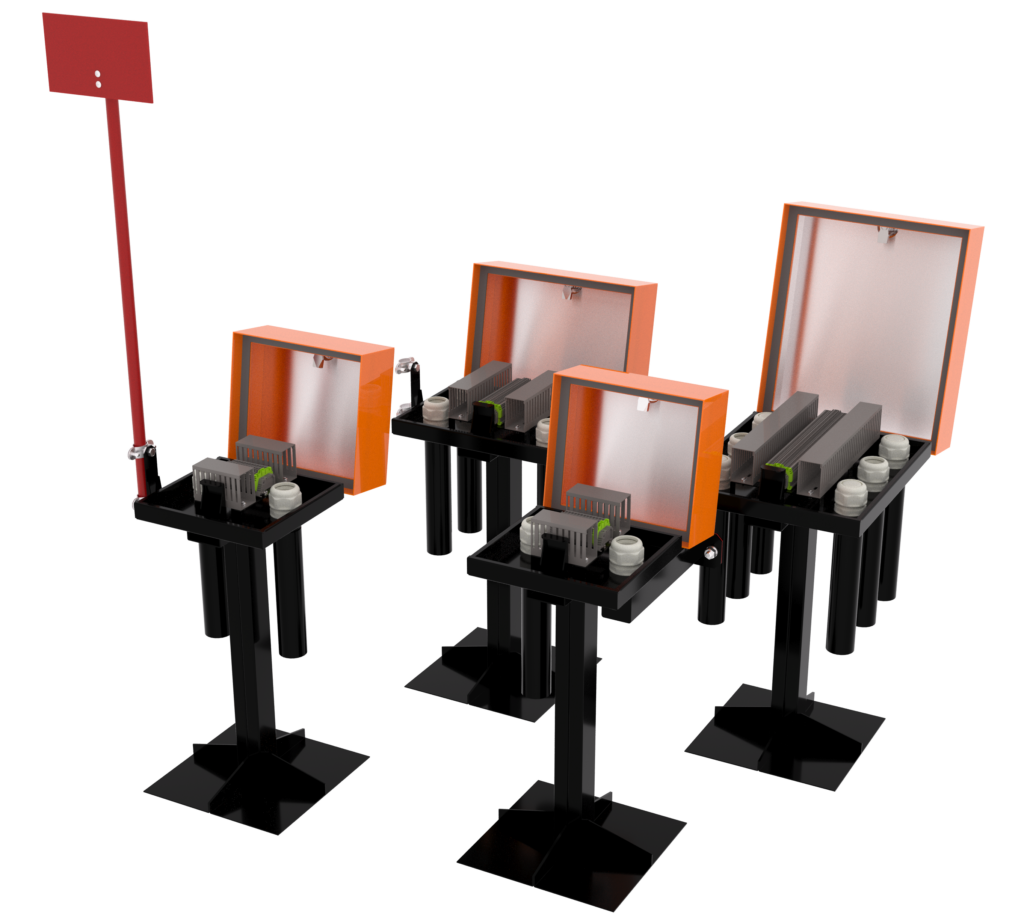

Модификации муфт МСУ

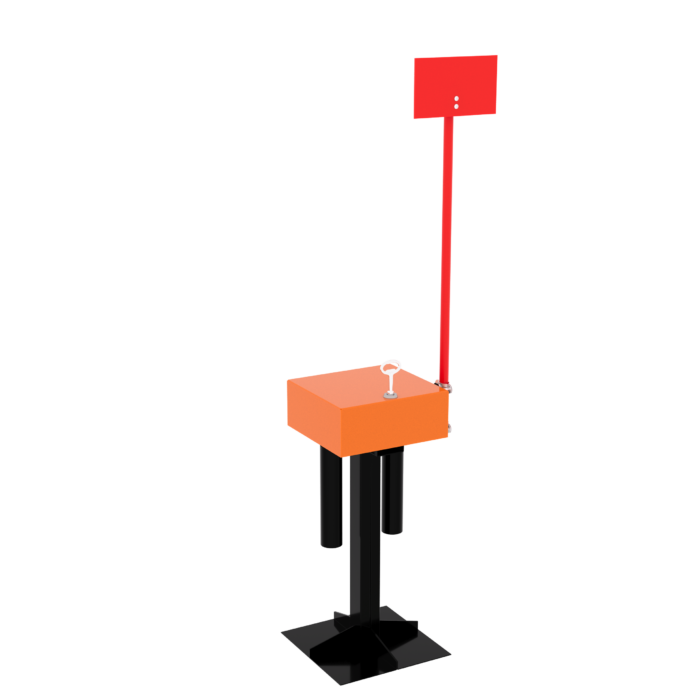

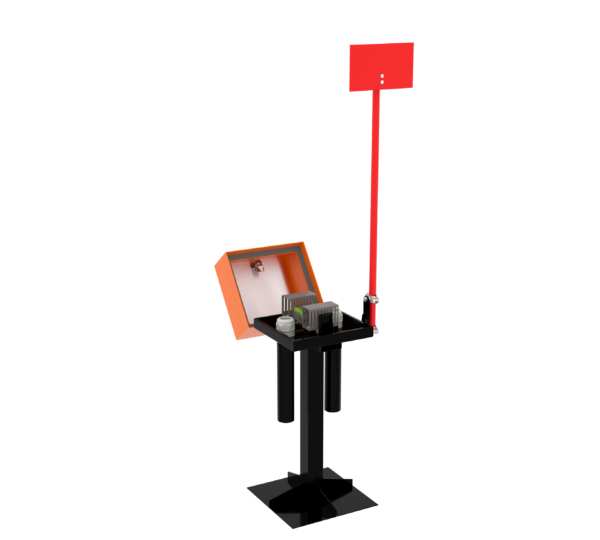

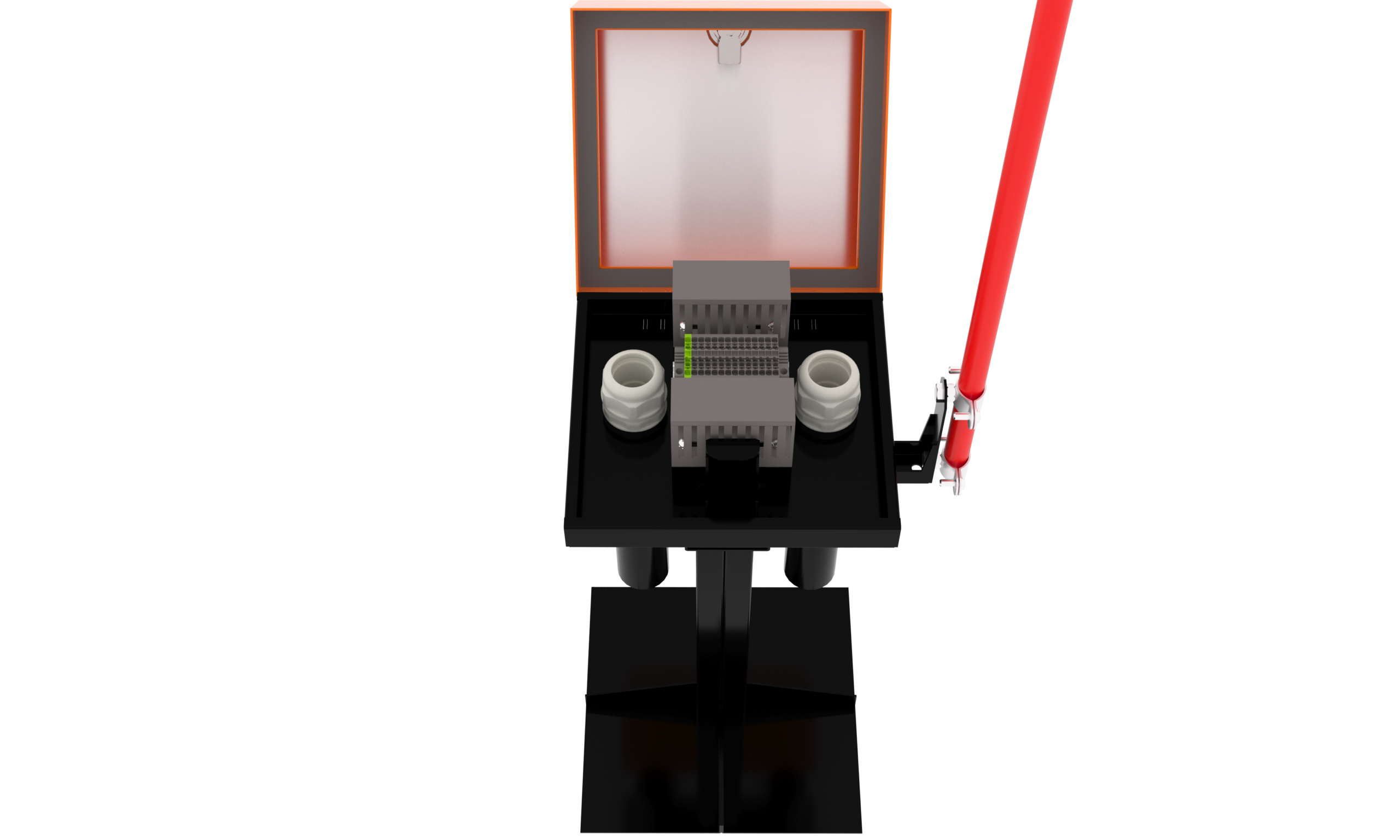

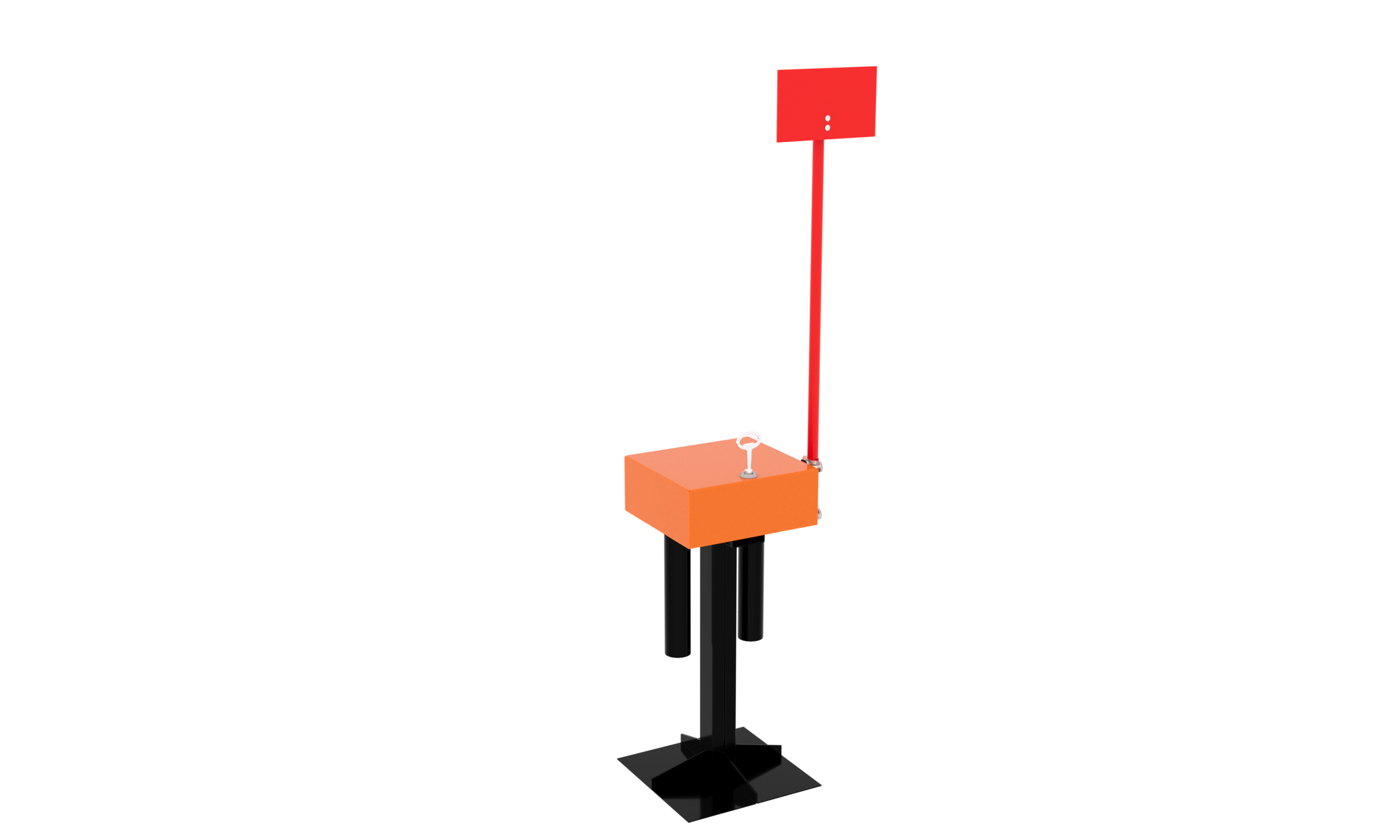

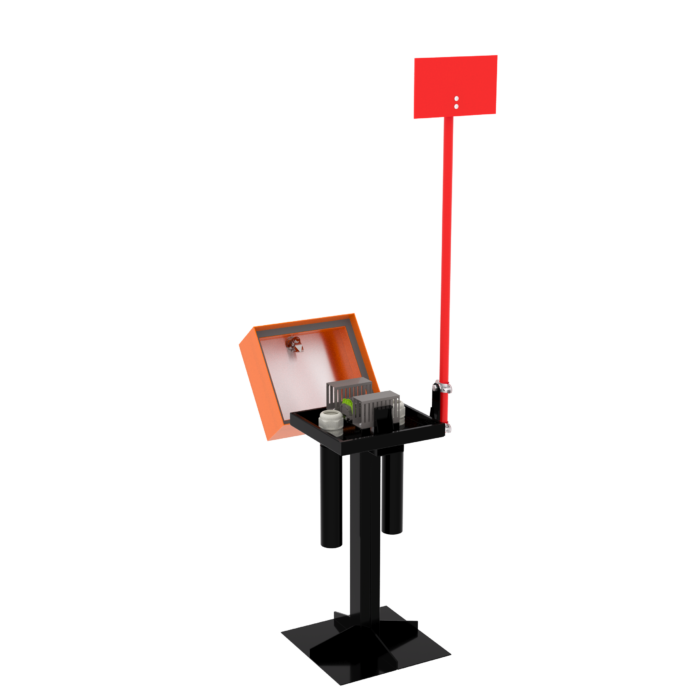

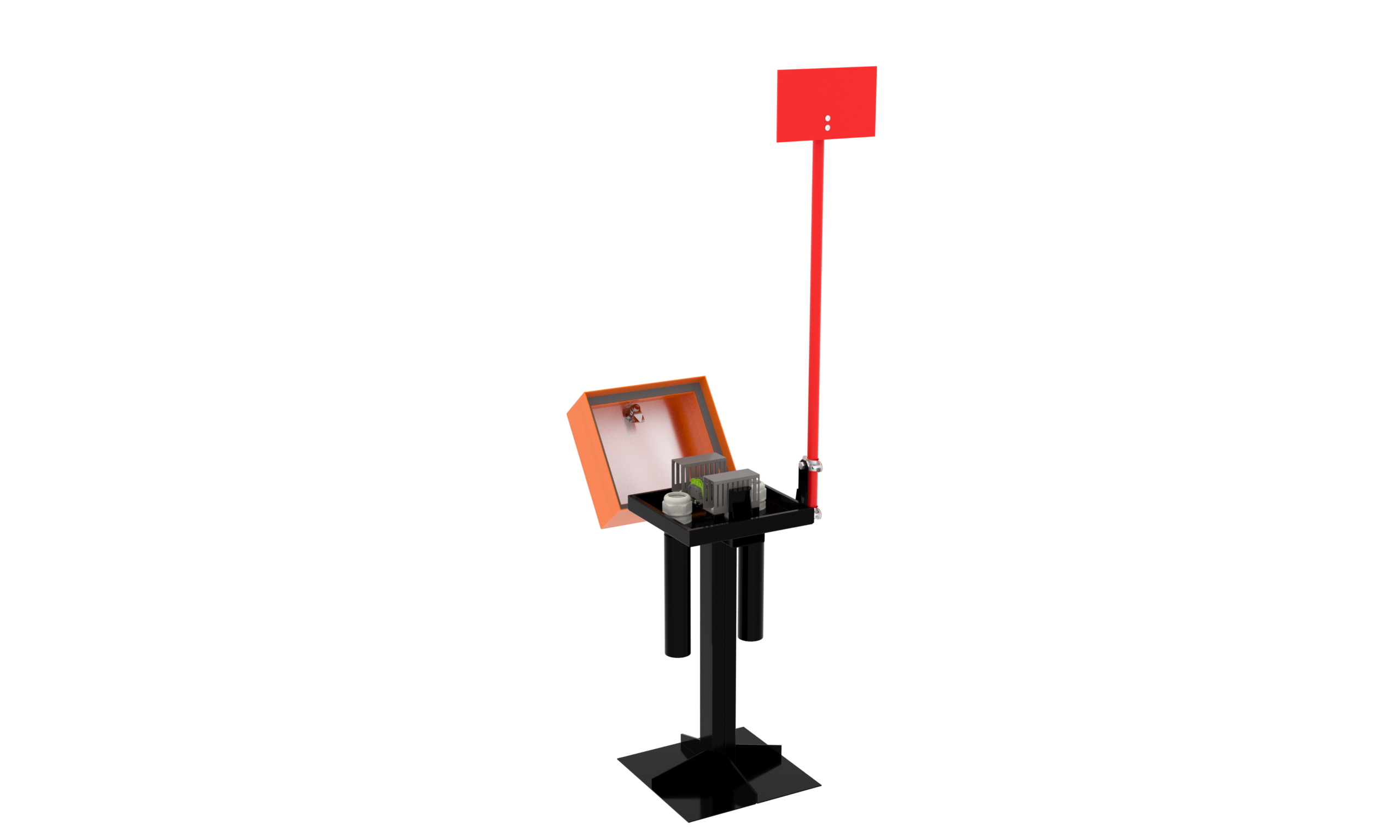

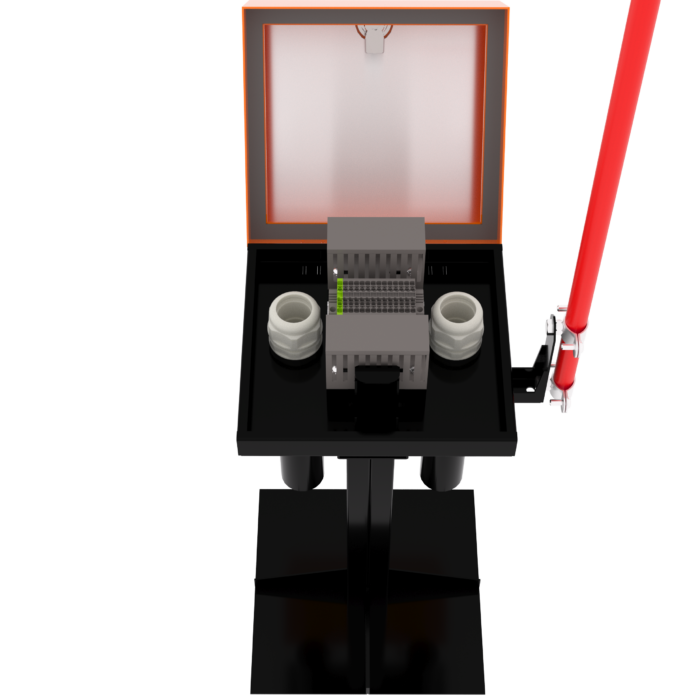

Обеспечивает соединение и ответвление кабелей в системах железнодорожной автоматики и телемеханики.

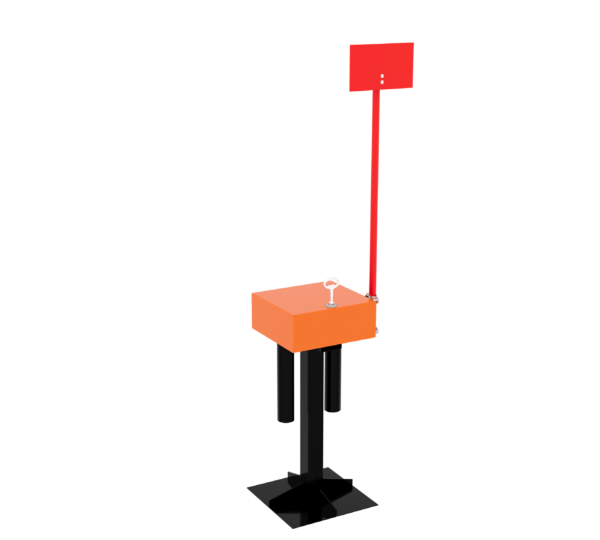

Конструкция муфты позволяет подключать жилы кабеля к 14 клеммам с пружинными контактами, что упрощает монтаж и обеспечивает надёжную фиксацию соединений. Два кабельных ввода обеспечивают удобную организацию линейных соединений и ответвлений в схемах СЦБ.
Основные характеристики
- количество соединительных клемм — 14
- количество патрубков — 2
- подключение кабелей к клеммам с пружинными контактами

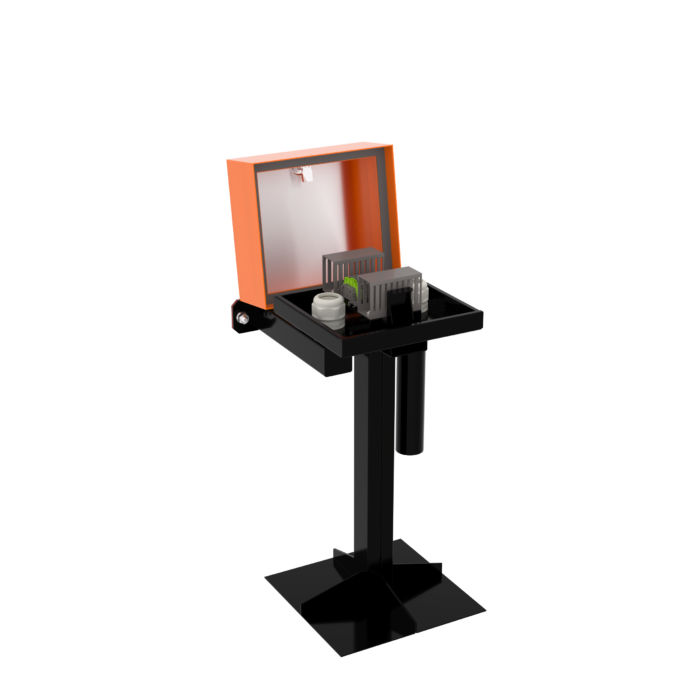

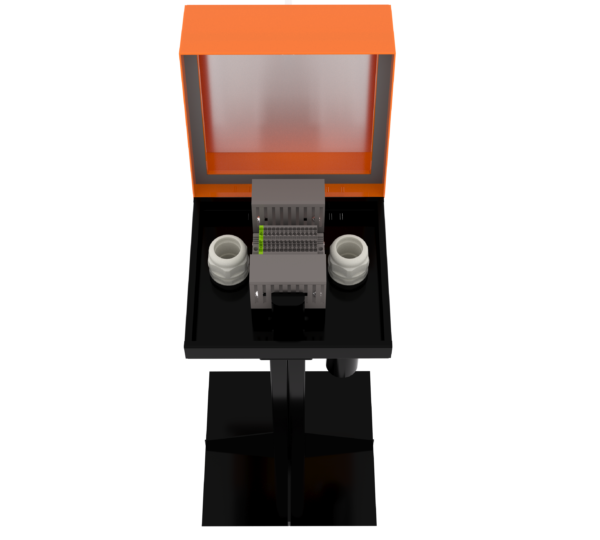

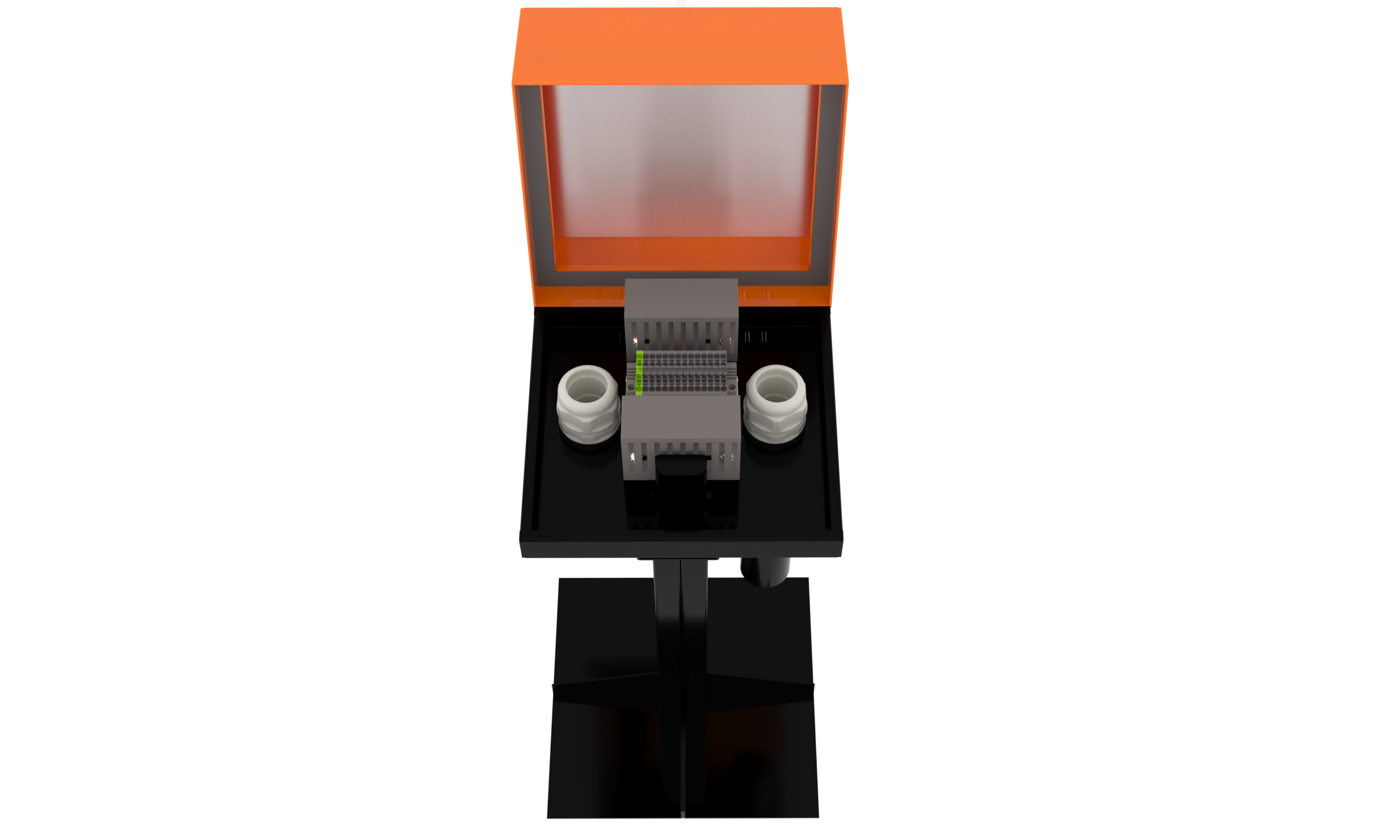

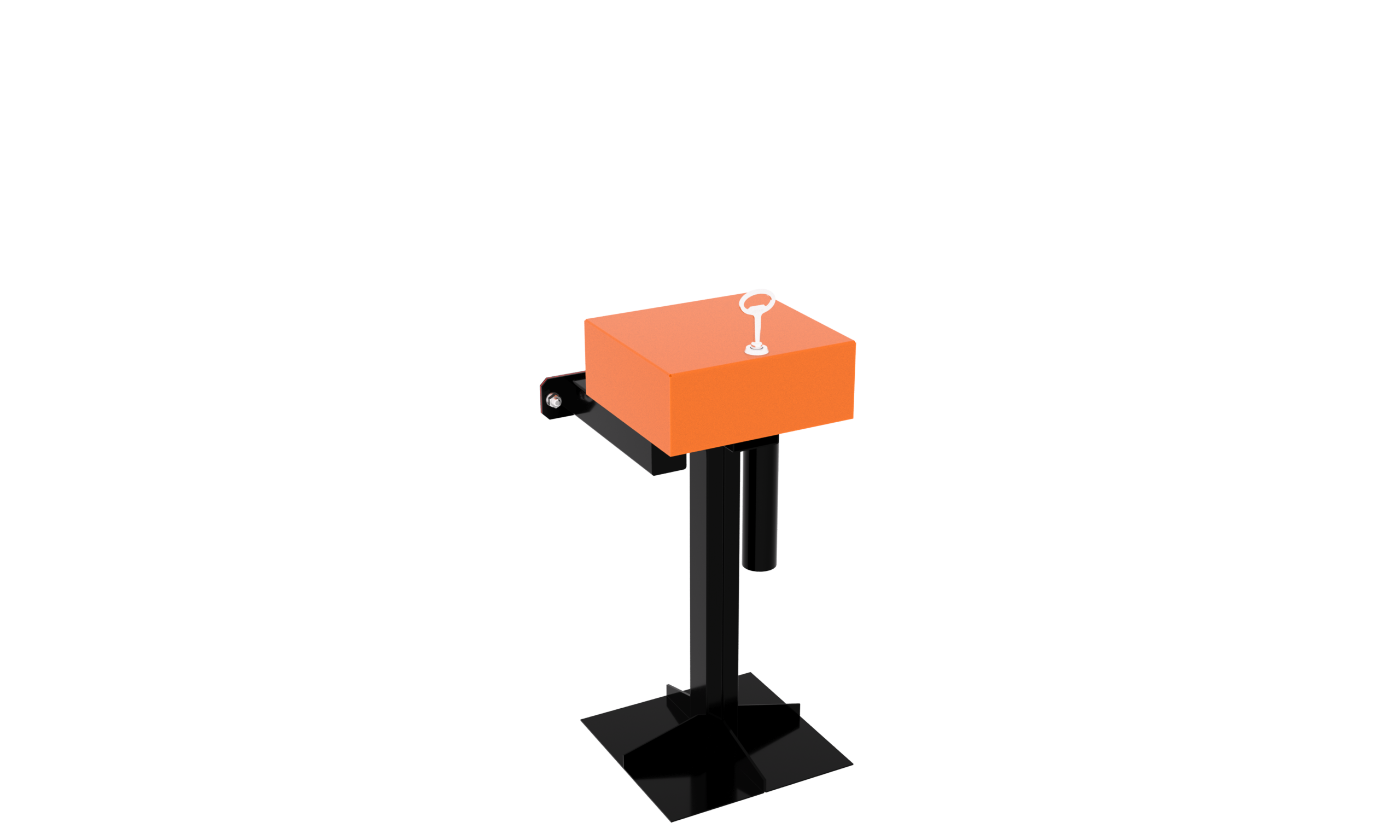

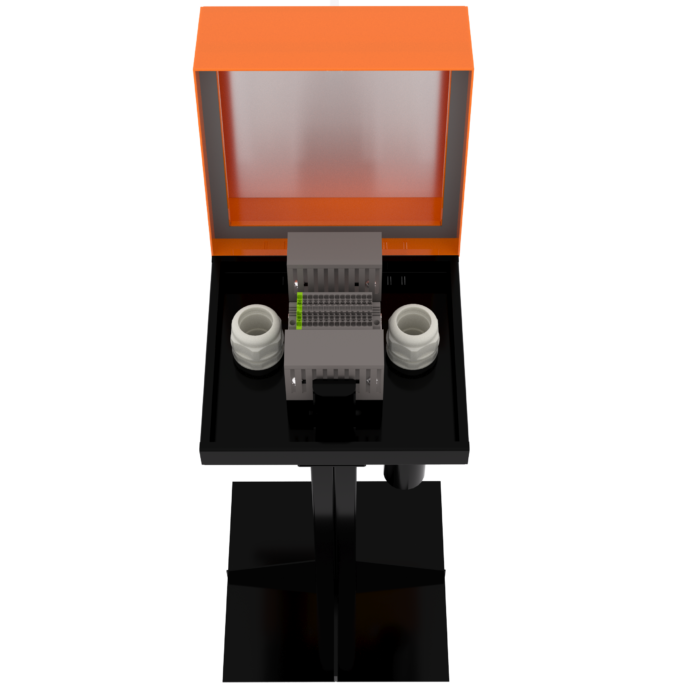

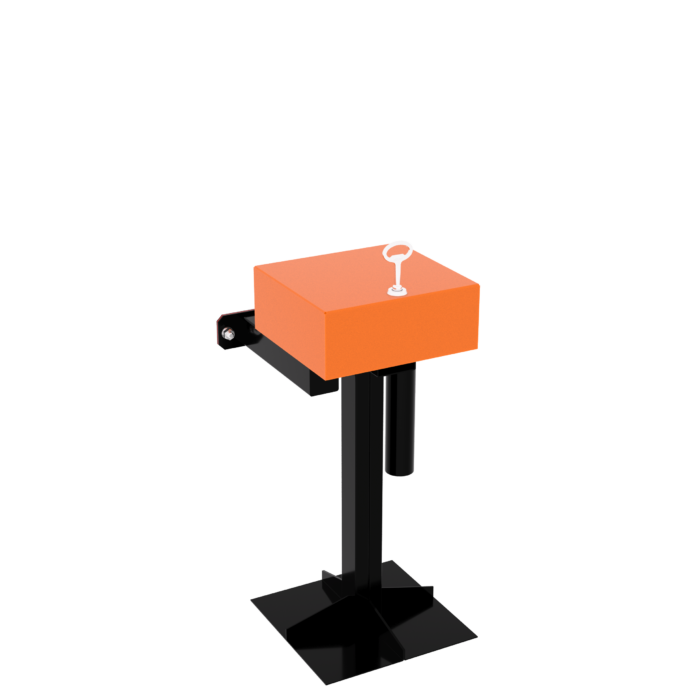

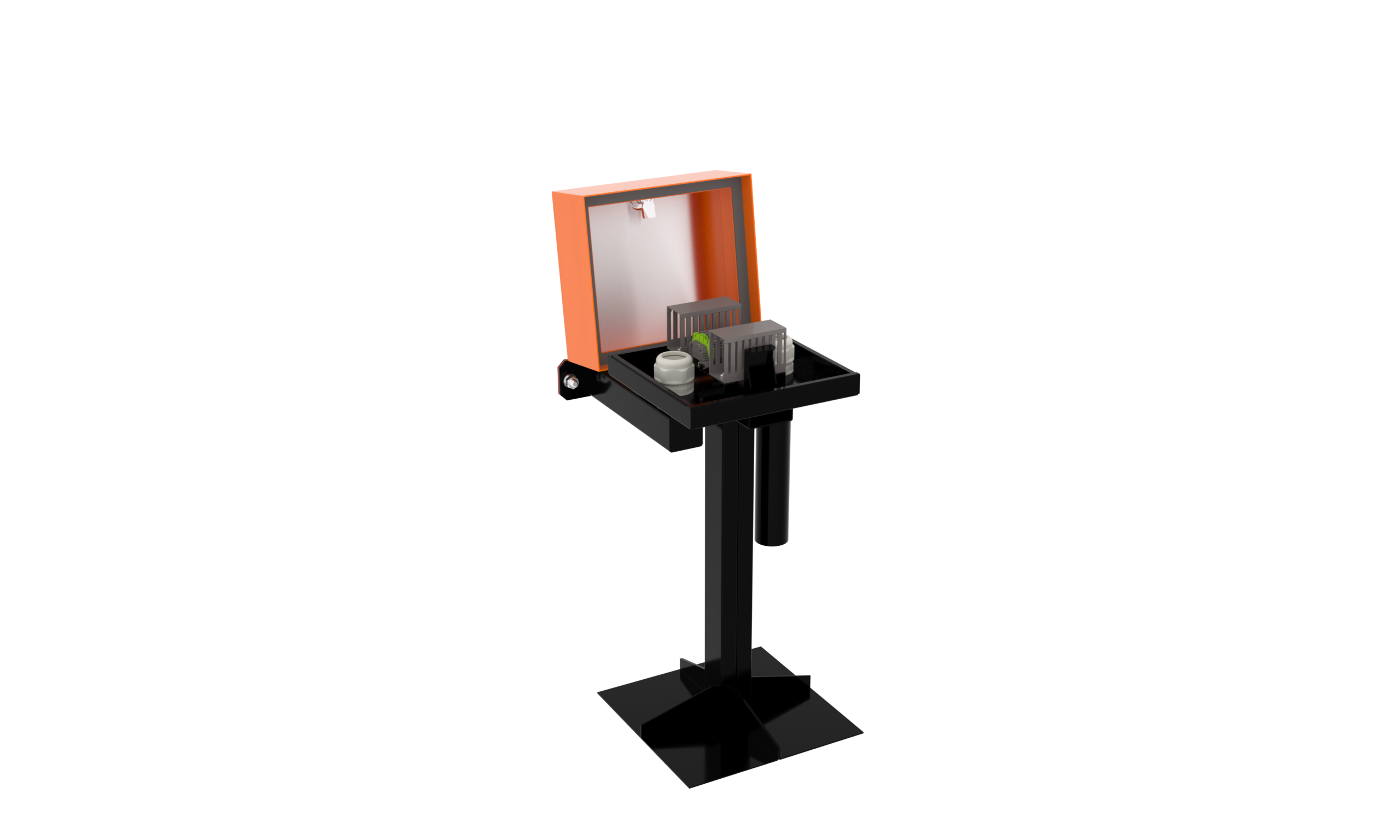

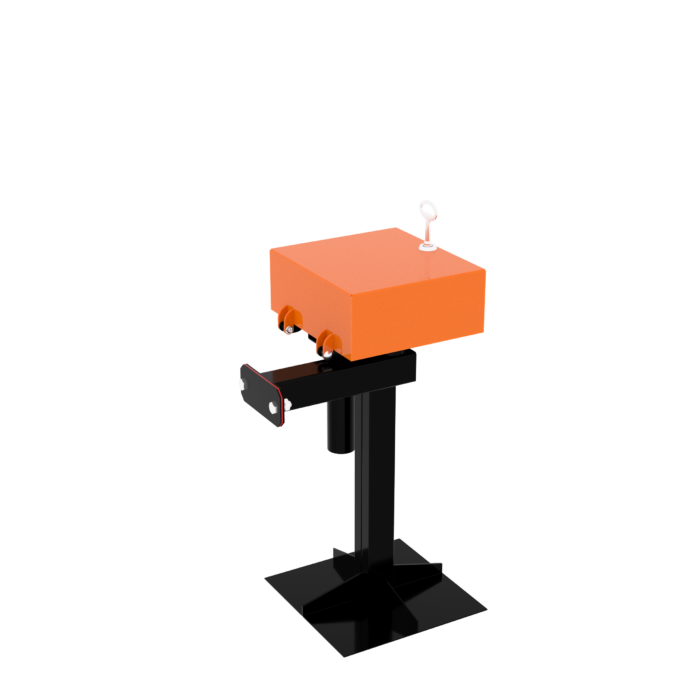

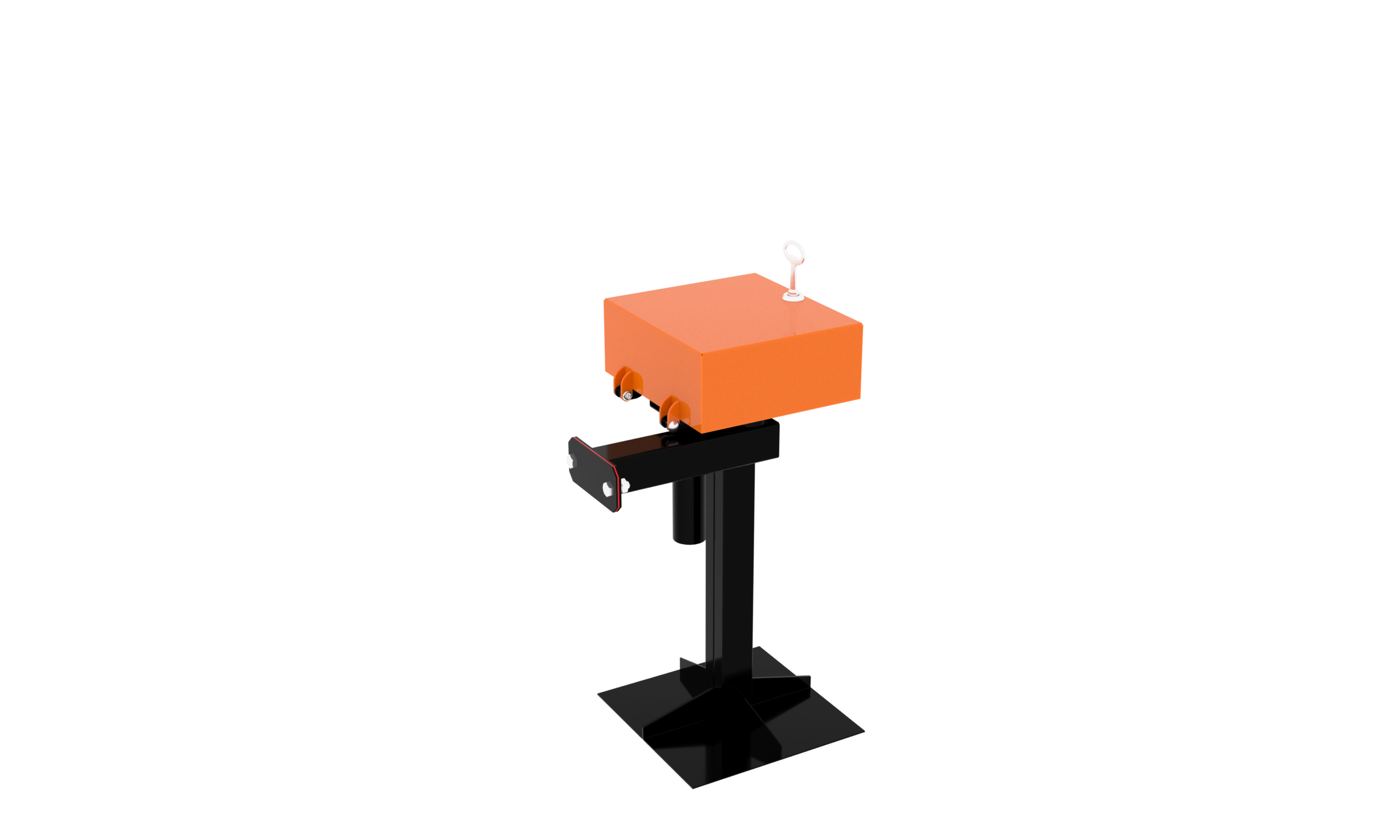

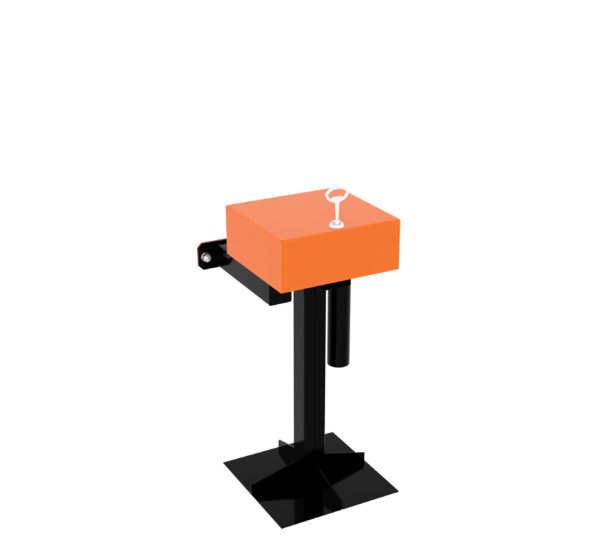

Применяется для соединения и разветвления кабелей при ограниченном монтажном пространстве.

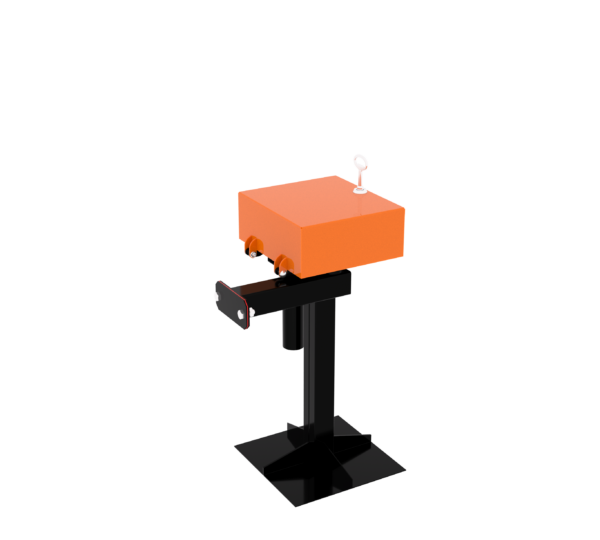

Муфта оснащена 14 клеммами с пружинными контактами и комбинированным расположением кабельных вводов, что облегчает прокладку кабеля в вертикальном и горизонтальном направлениях. Такое исполнение повышает удобство монтажа и снижает риск повреждения жил.
Основные характеристики:
- количество соединительных клемм — 14
- количество патрубков — 2
- один патрубок — горизонтального исполнения
- один патрубок — вертикального исполнения
- подключение кабелей к клеммам с пружинными контактами

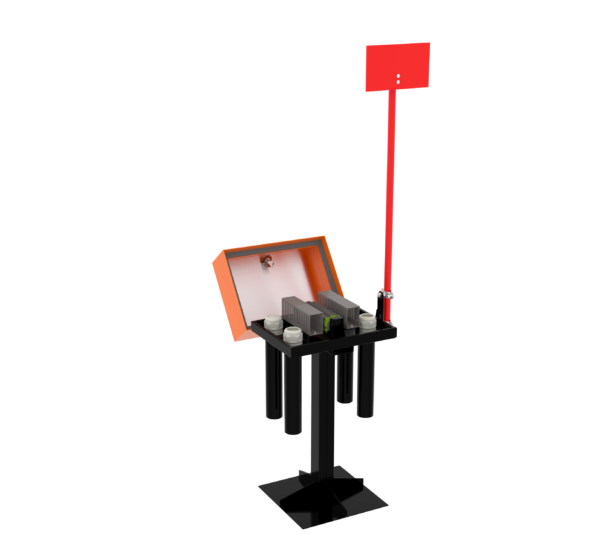

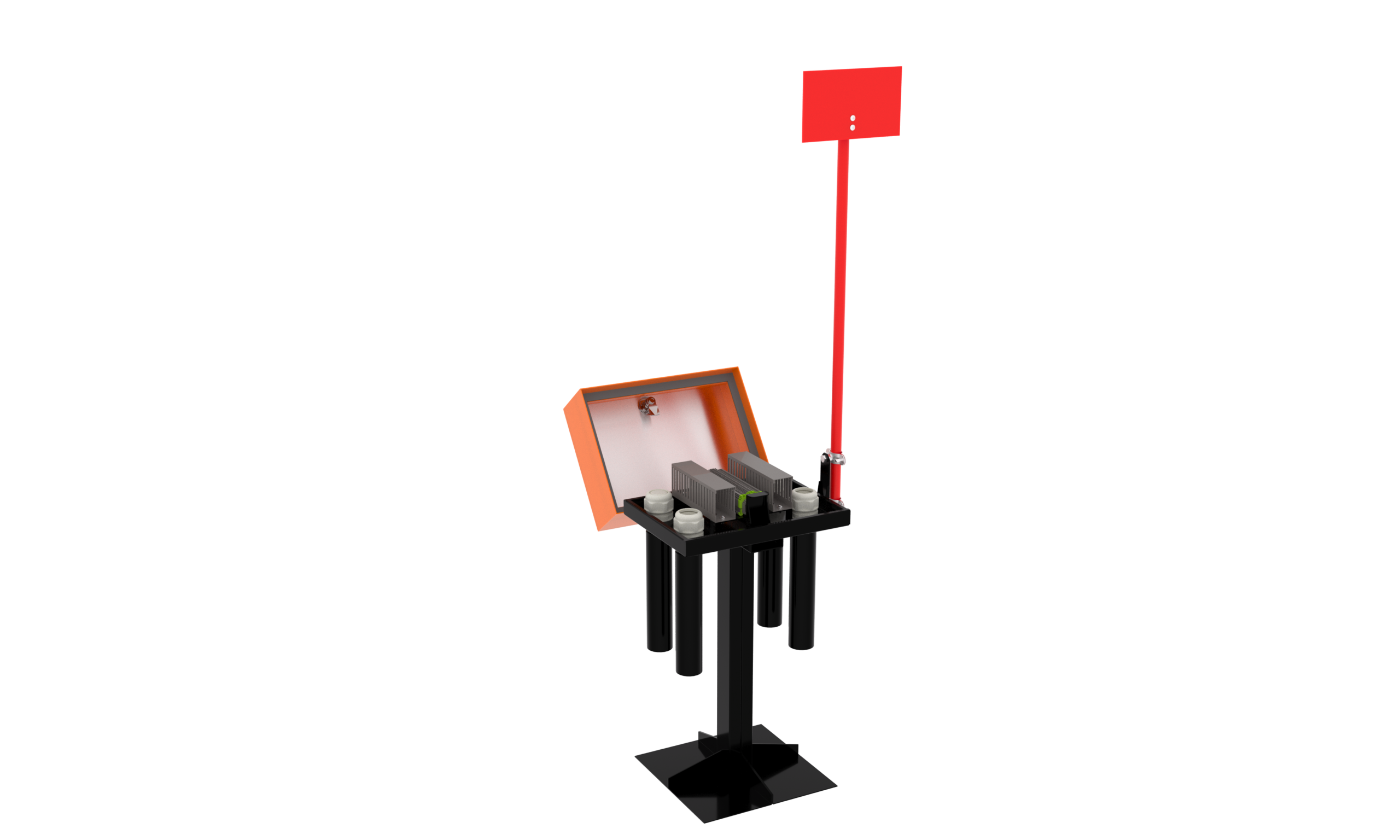

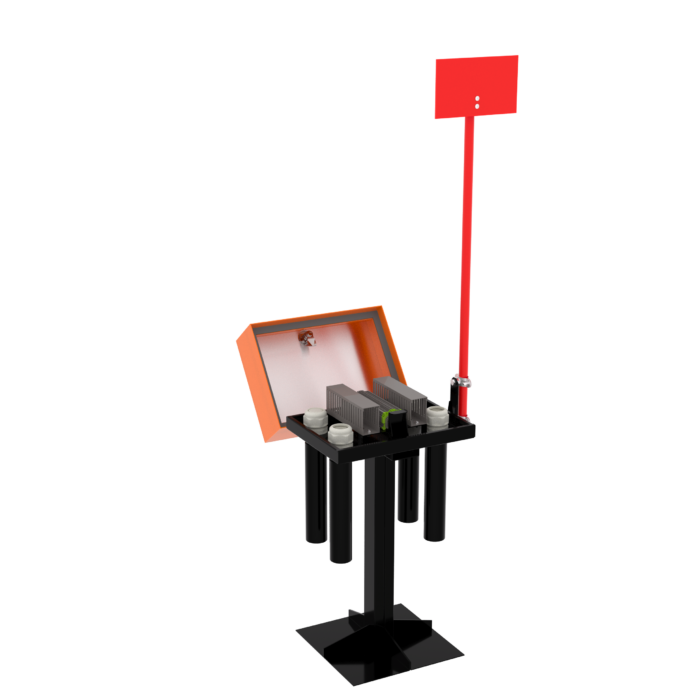

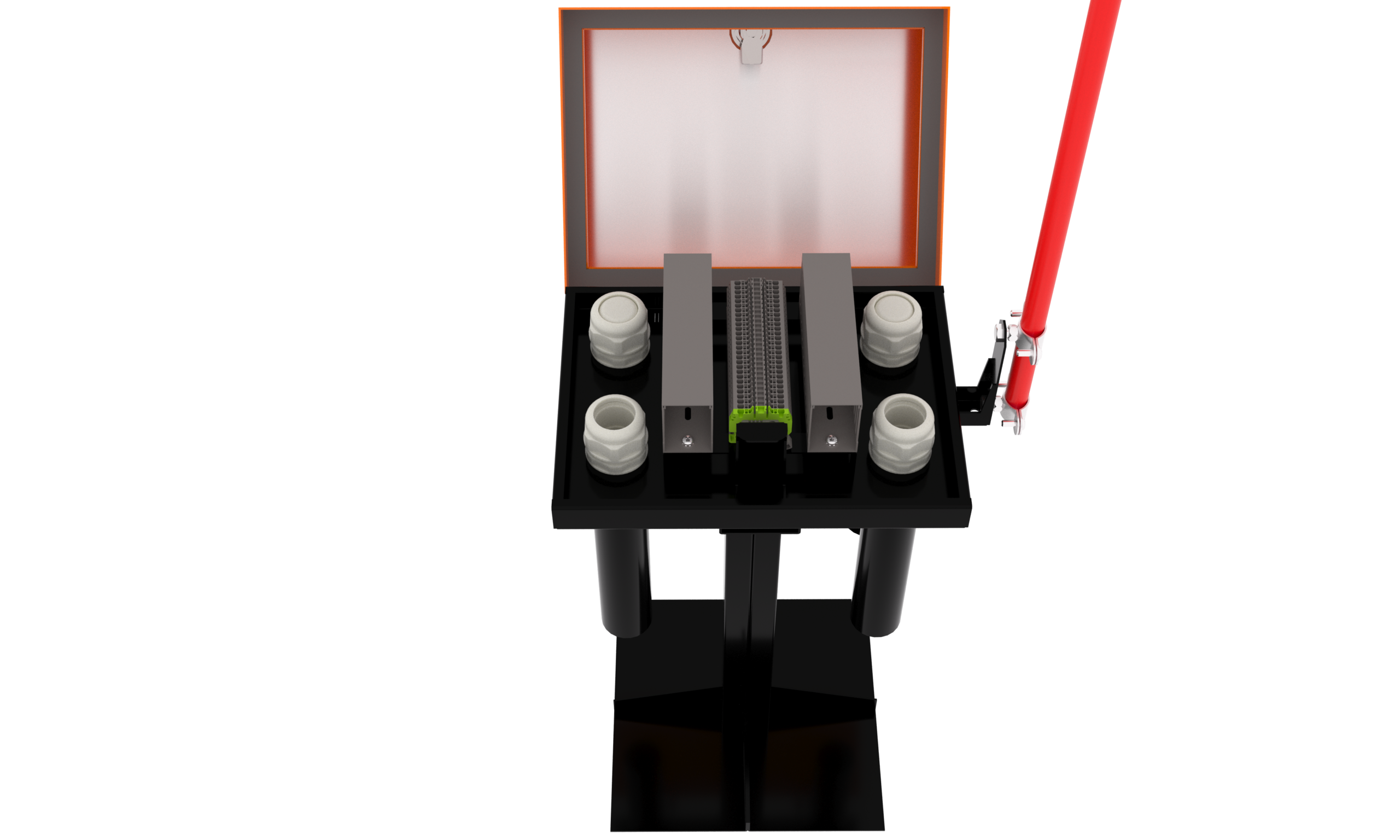

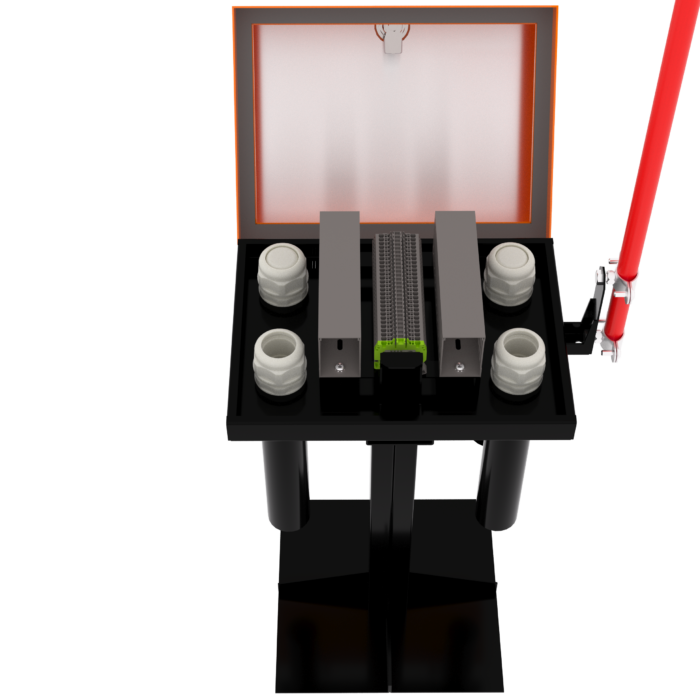

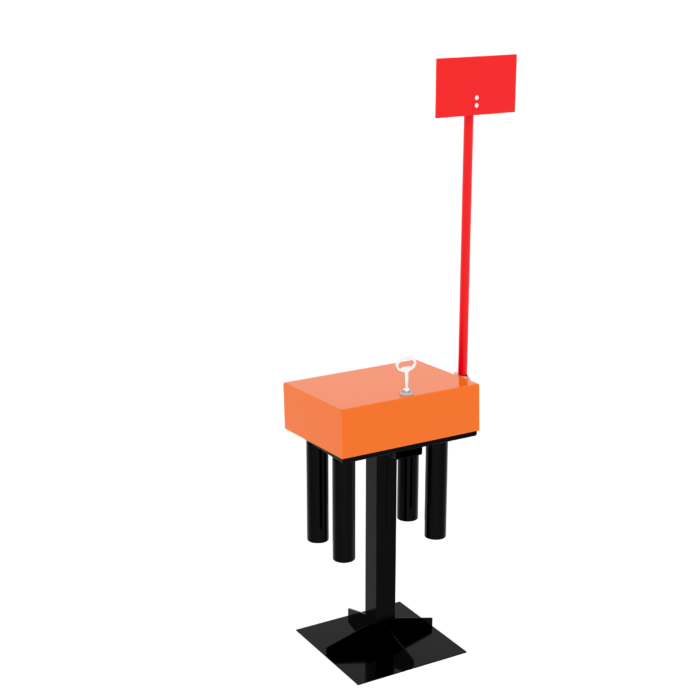

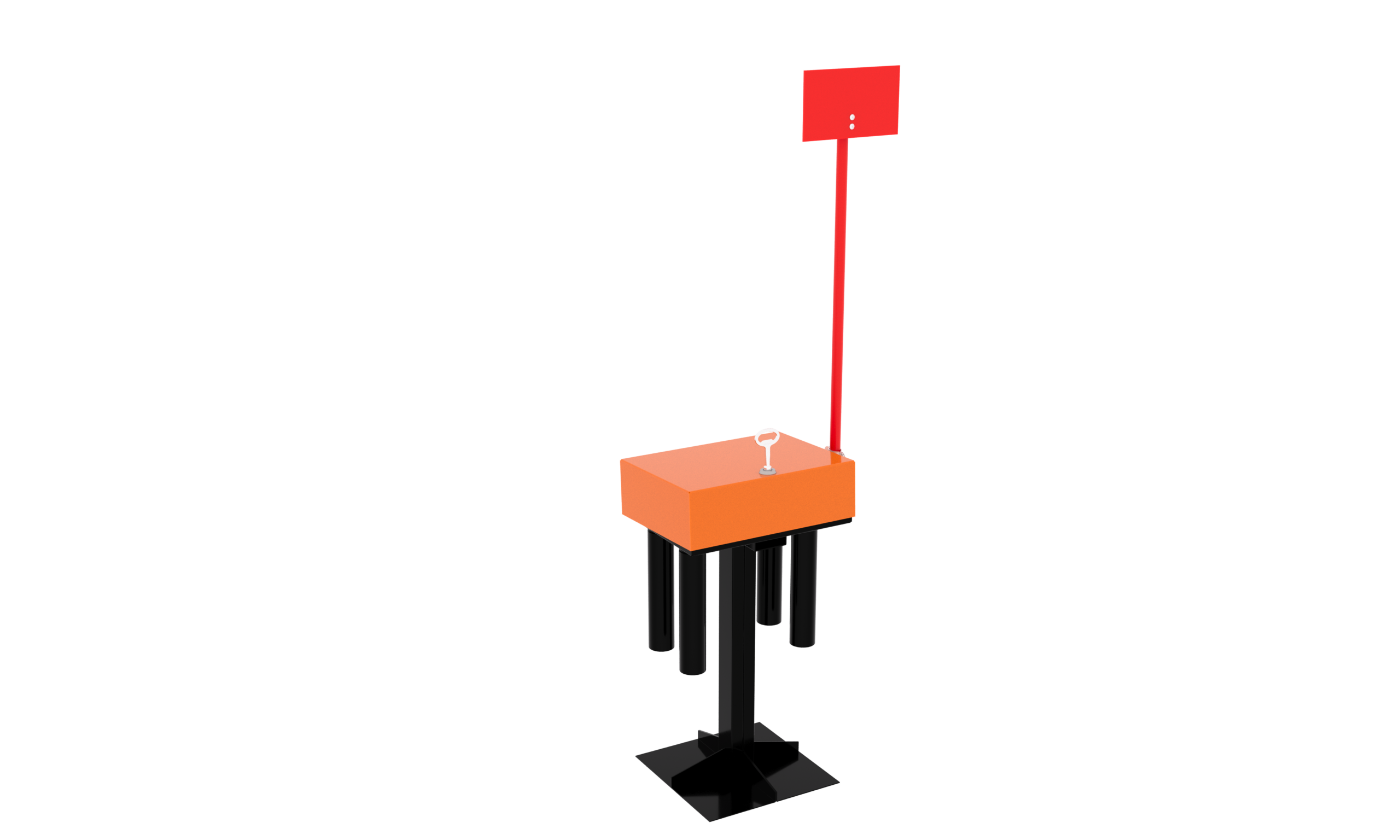

Предназначена для организации кабельных соединений с увеличенным количеством жил.
Муфта поддерживает подключение до 28 жил кабеля и использует четыре кабельных ввода для построения ответвлённых схем СЦБ. Пружинные клеммы обеспечивают стабильный электрический контакт и ускоряют монтаж при выполнении работ на объектах железнодорожной инфраструктуры.
Основные характеристики:
- количество соединительных клемм — 28
- количество патрубков — 4
- подключение кабелей к клеммам с пружинными контактами

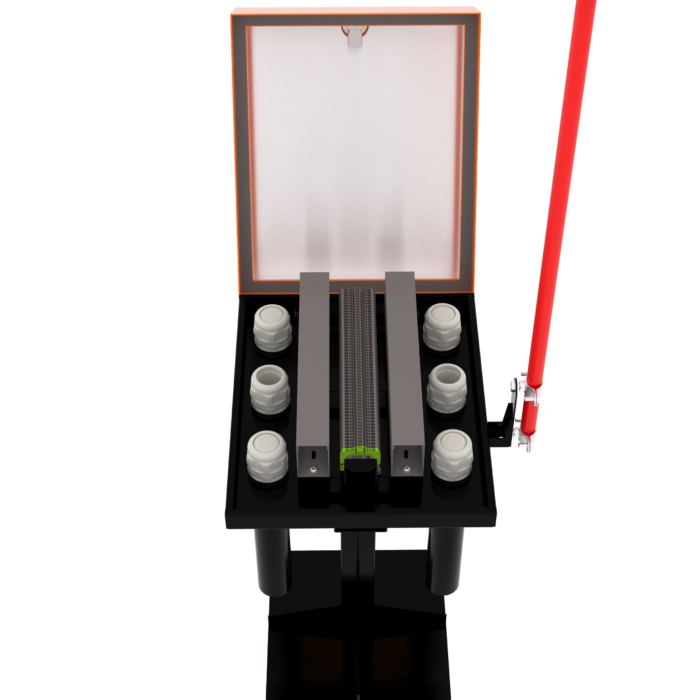

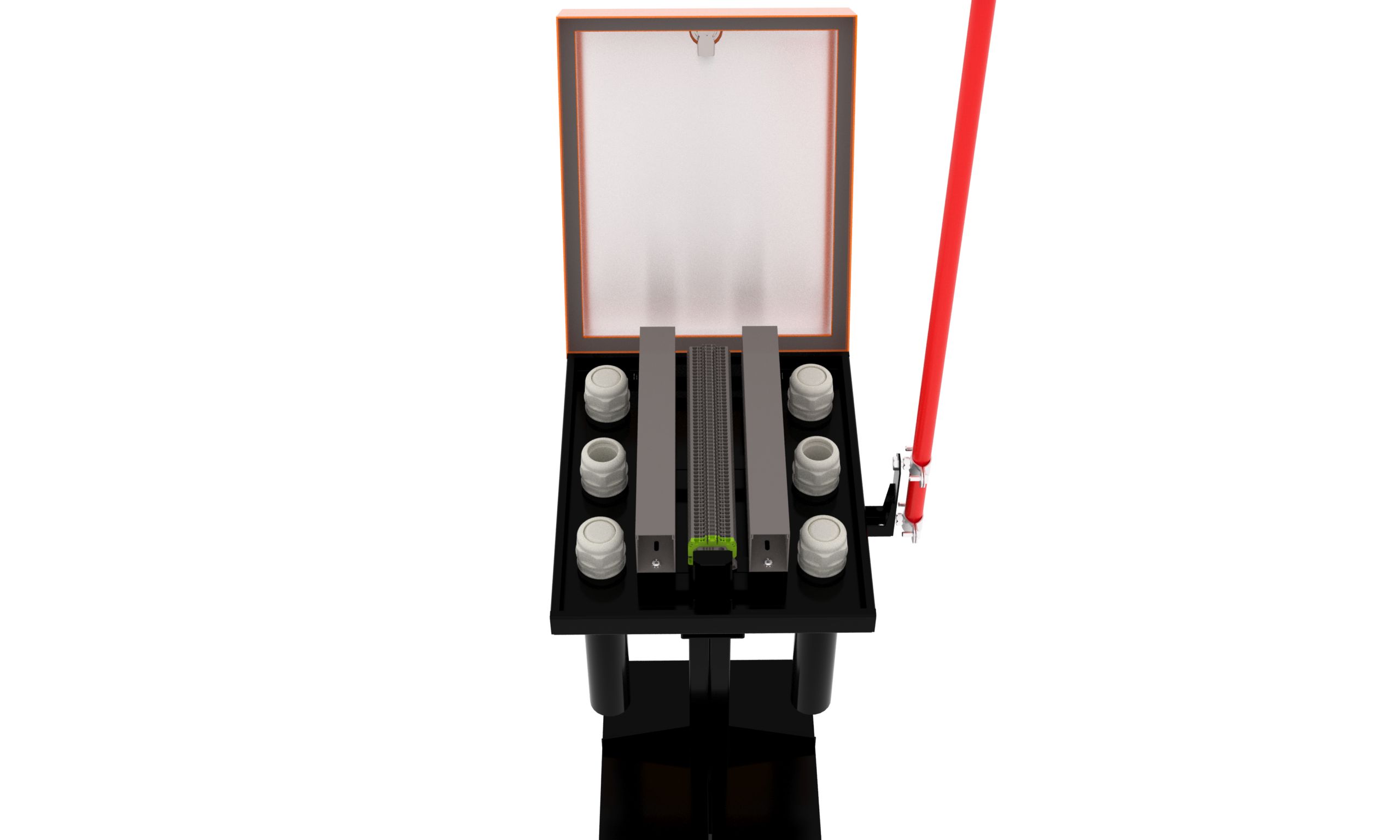

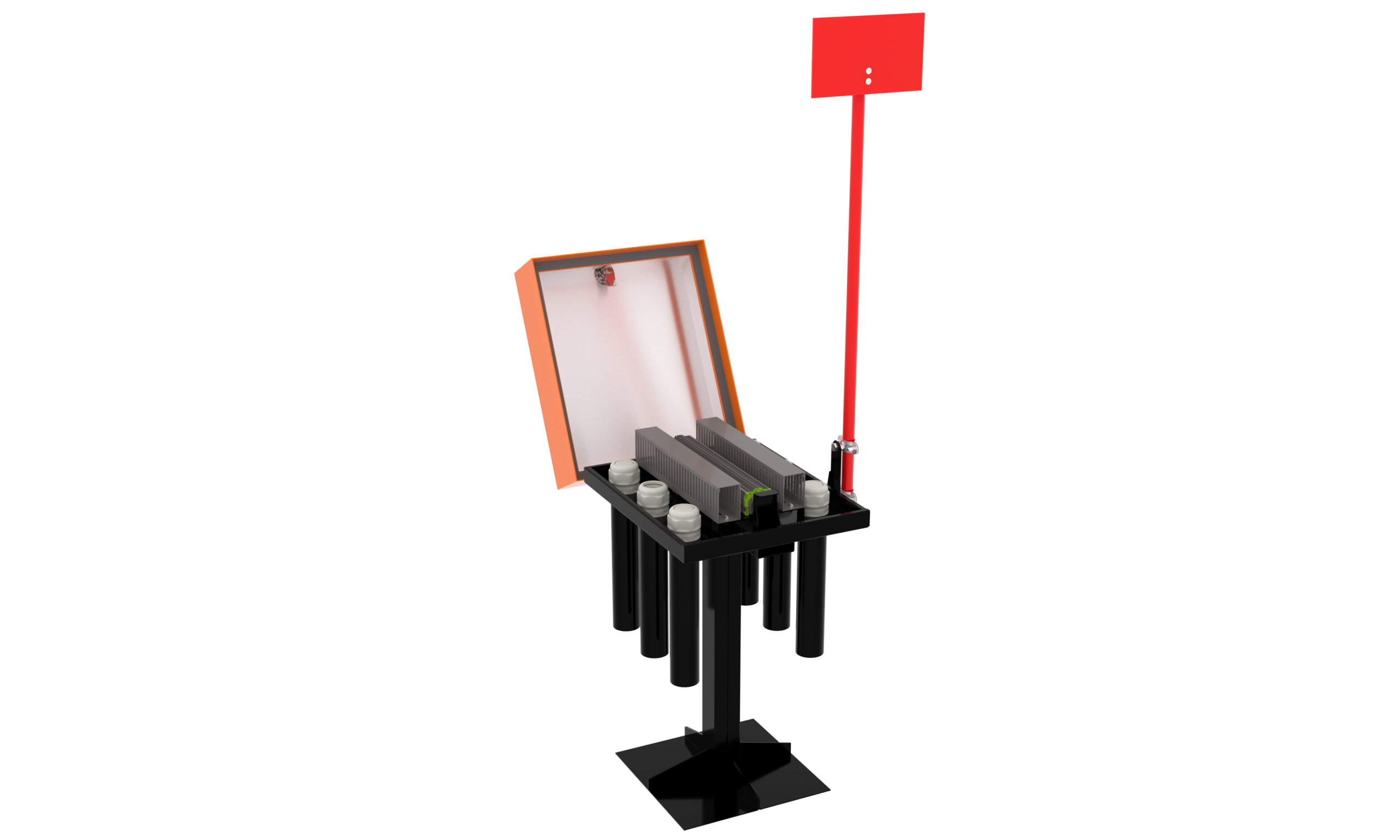

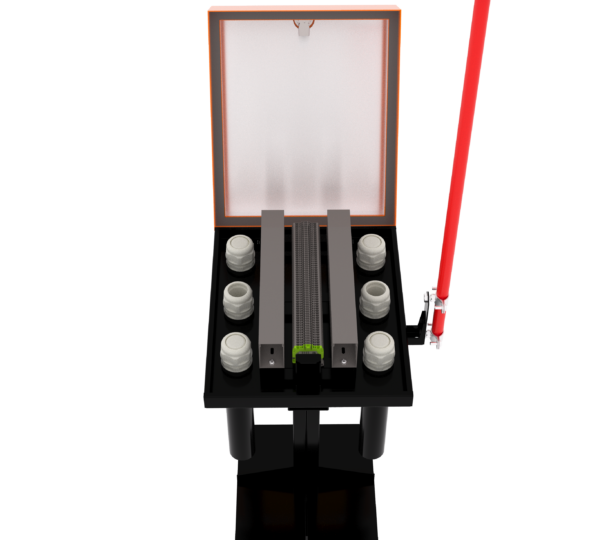

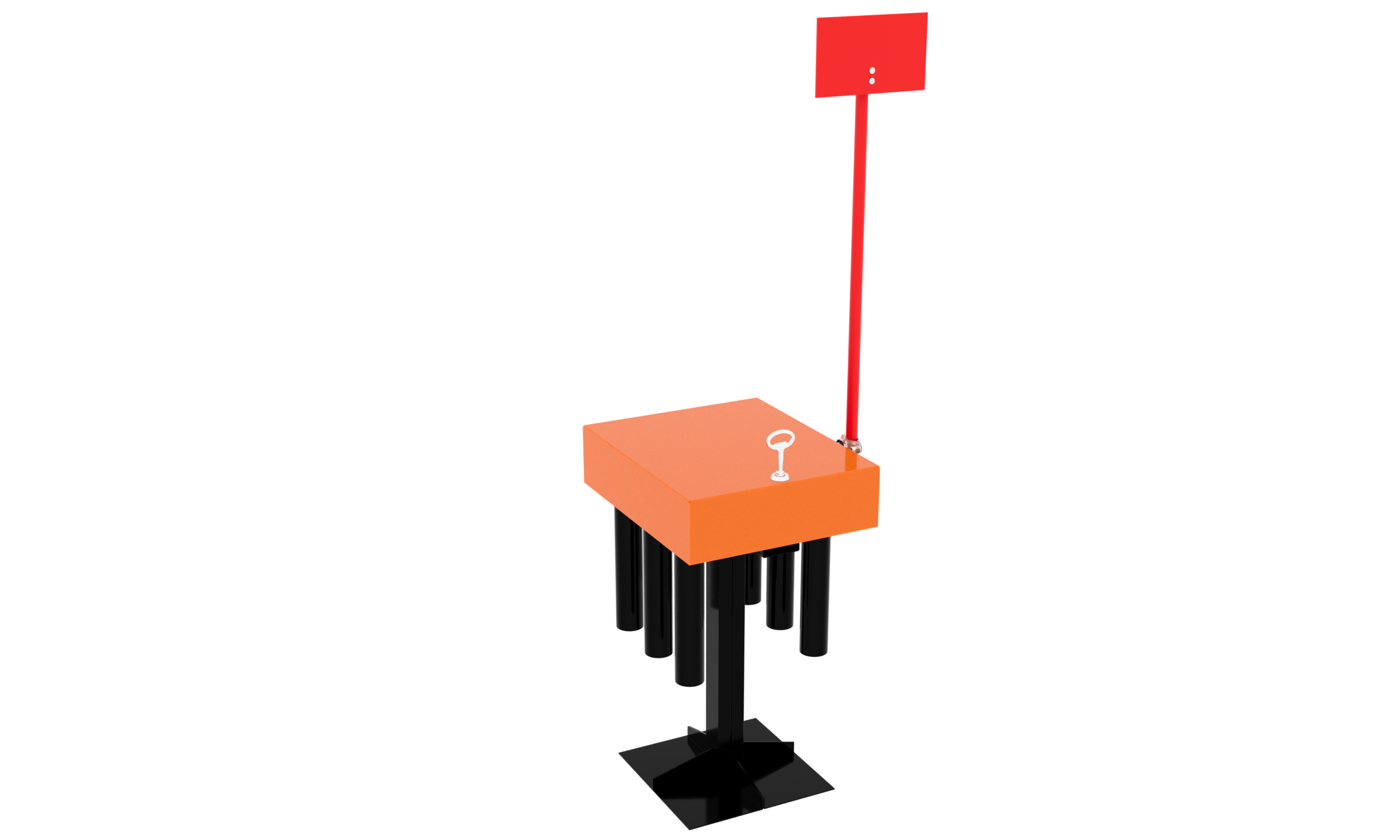

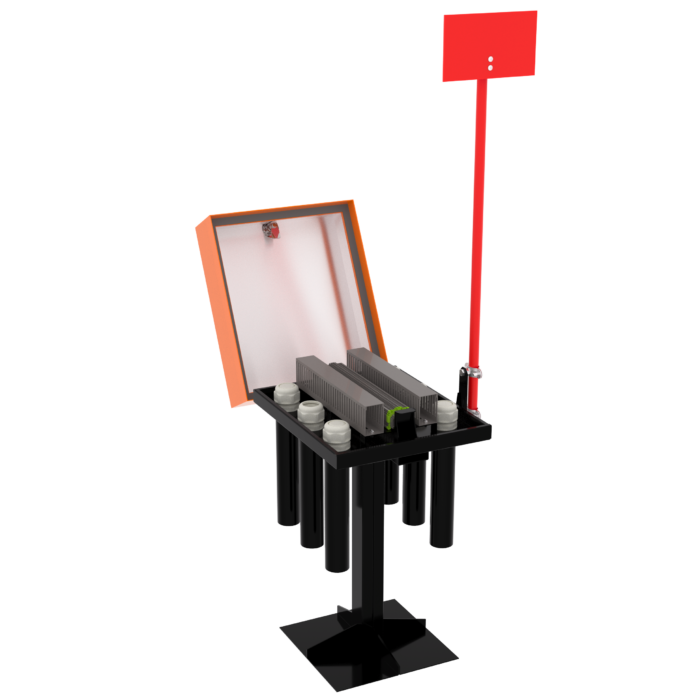

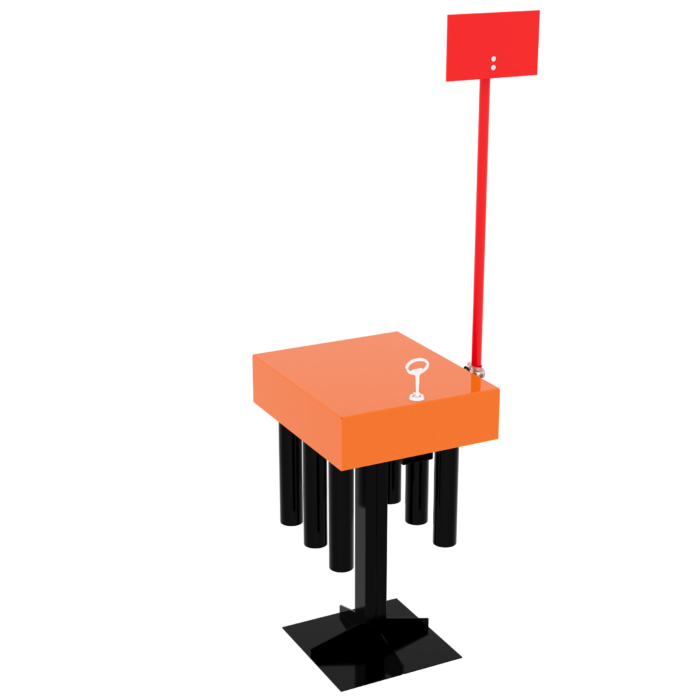

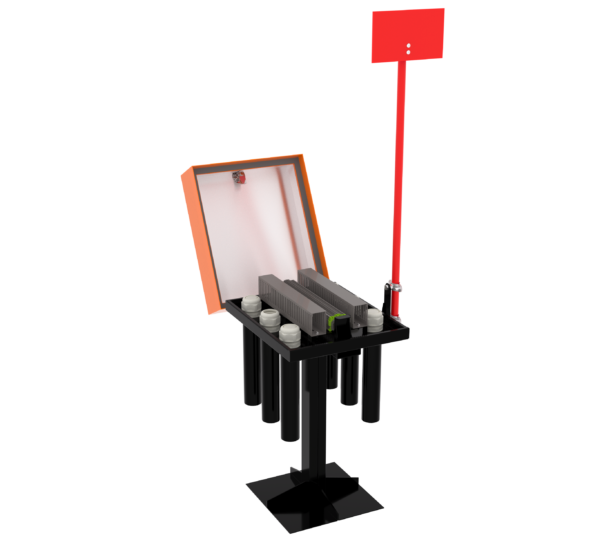

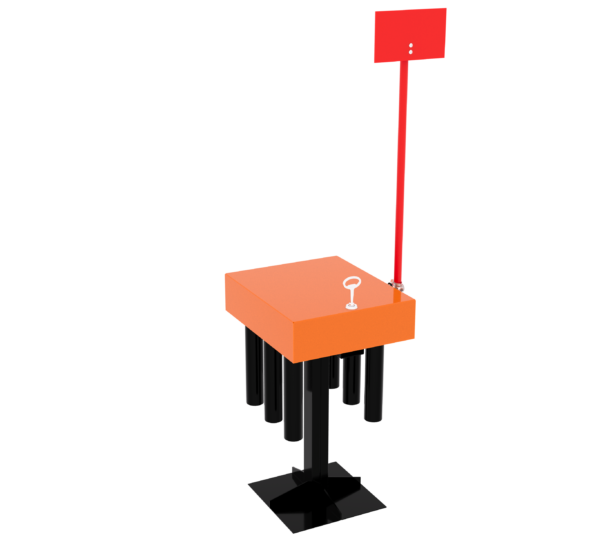

Обеспечивает надёжное соединение и распределение кабелей в сложных схемах железнодорожной автоматики.
Конструкция муфты предусматривает подключение до 56 жил и использование шести кабельных вводов, что позволяет формировать разветвлённые кабельные линии. Муфта упрощает обслуживание и повышает удобство эксплуатации за счёт чёткой организации соединений.
Основные характеристики:
- количество соединительных клемм — 56
- количество патрубков — 6
- подключение кабелей к клеммам с пружинными контактами

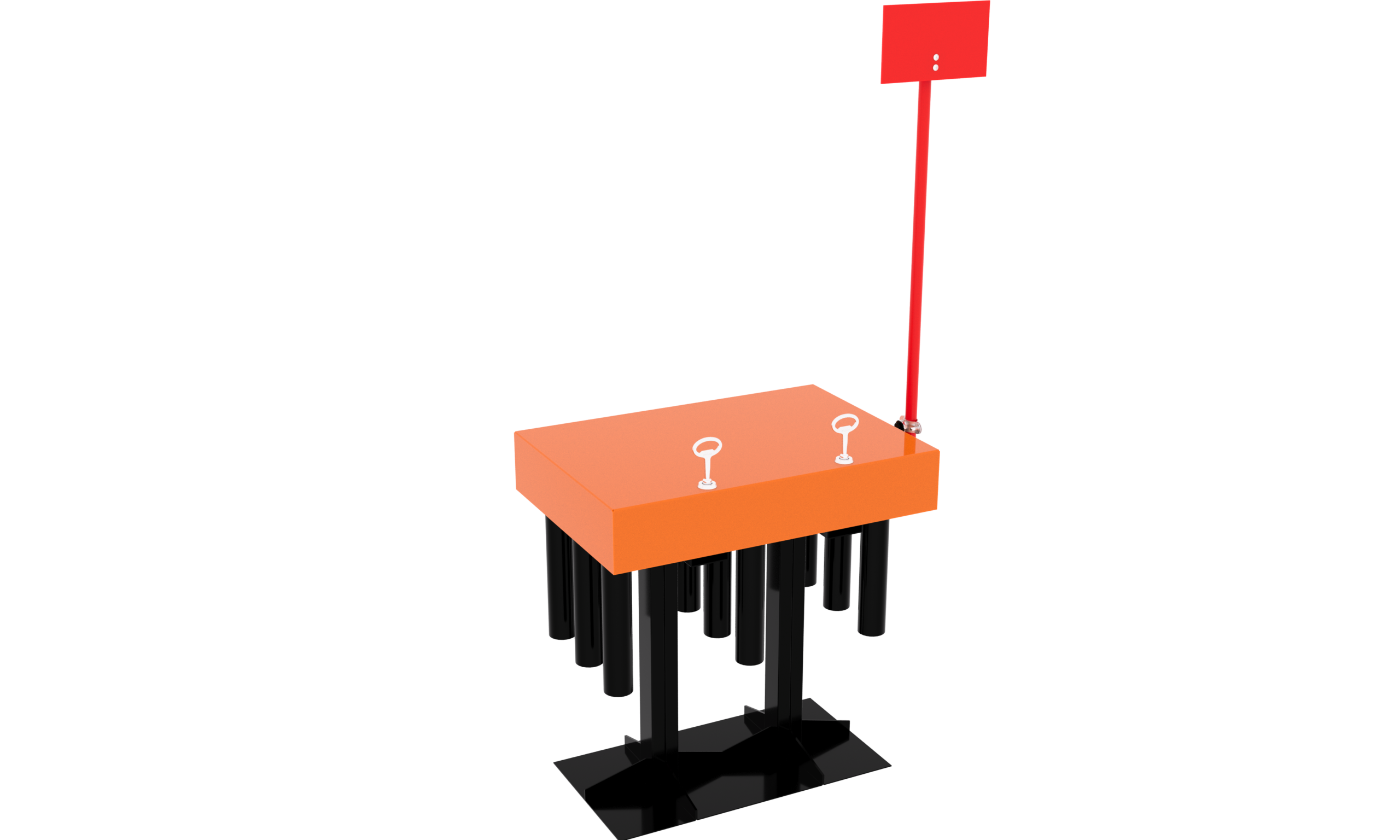

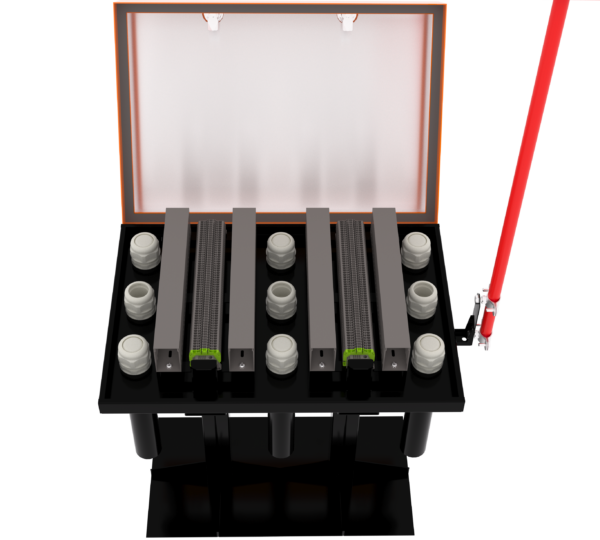

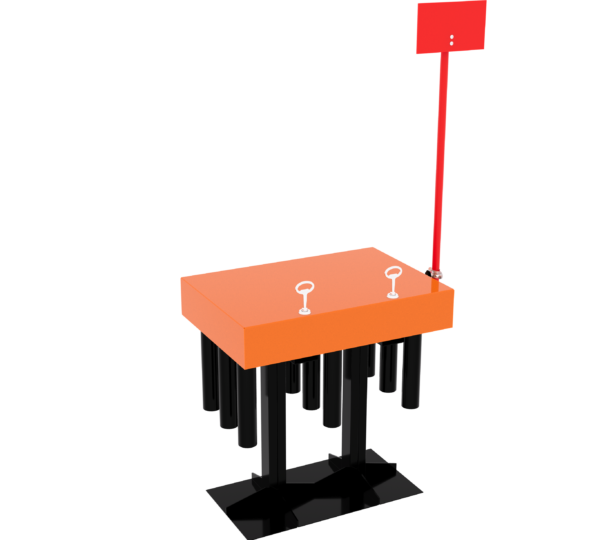

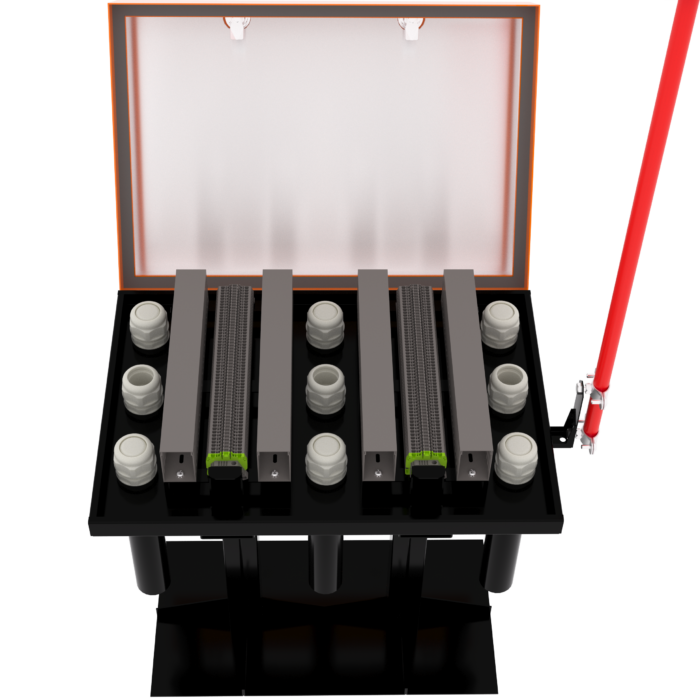

Применяется для построения масштабных кабельных соединений в системах СЦБ.

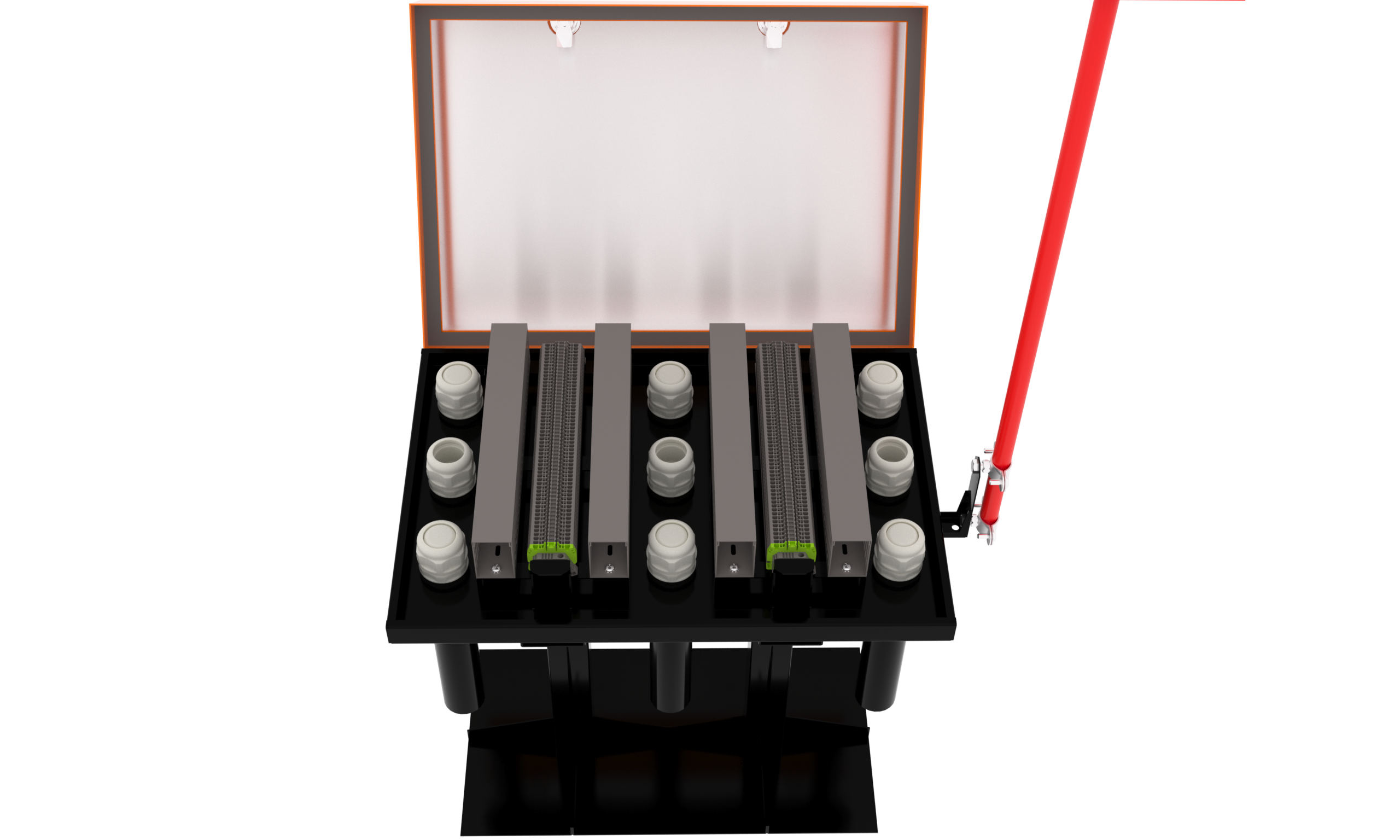

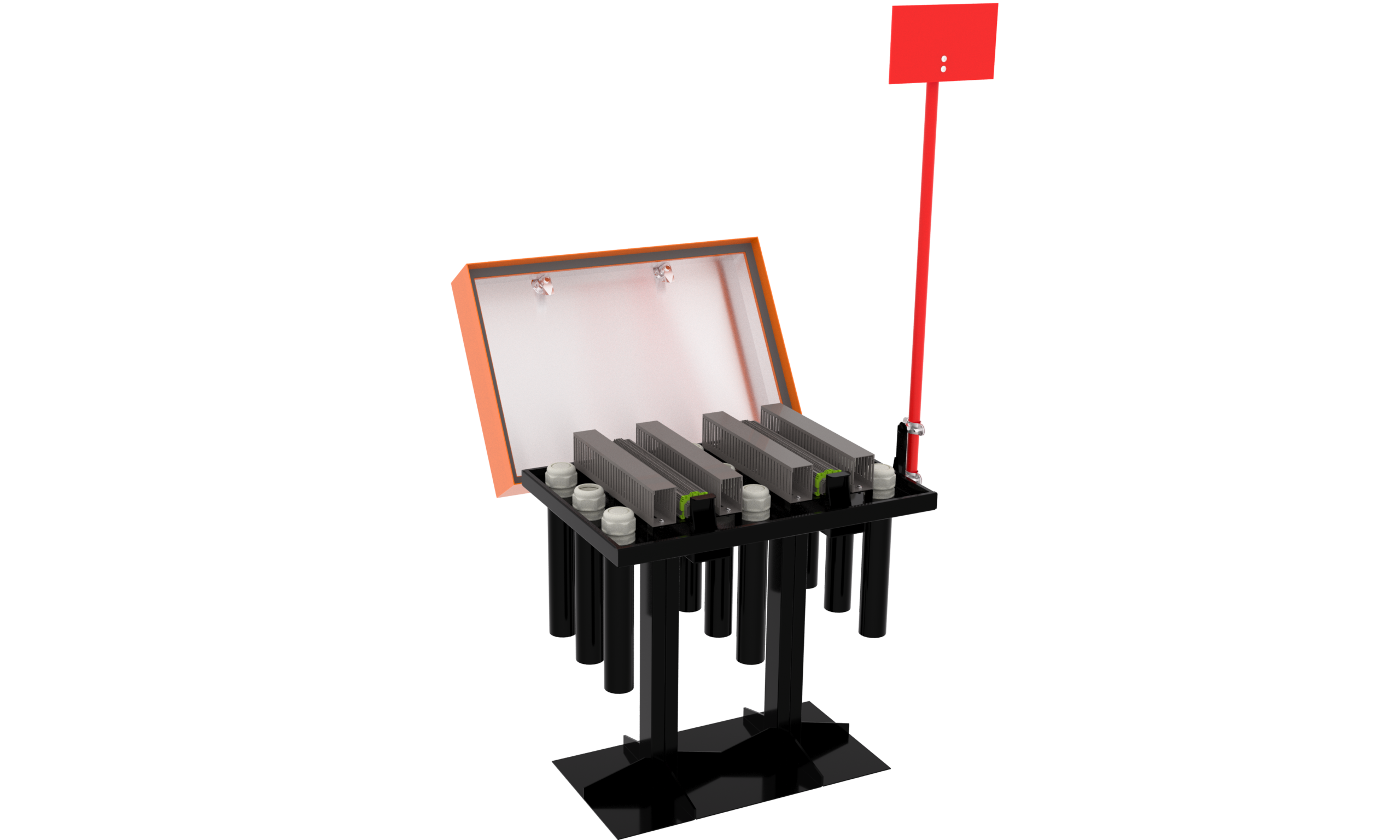

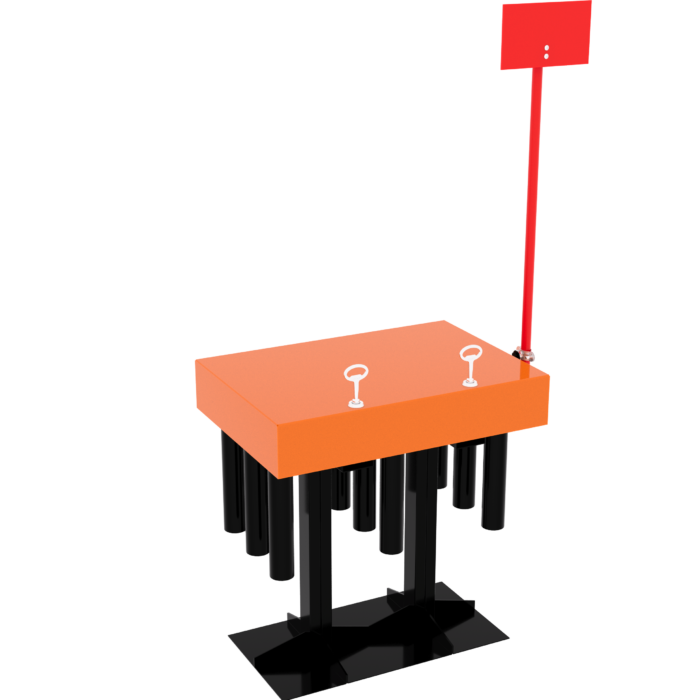

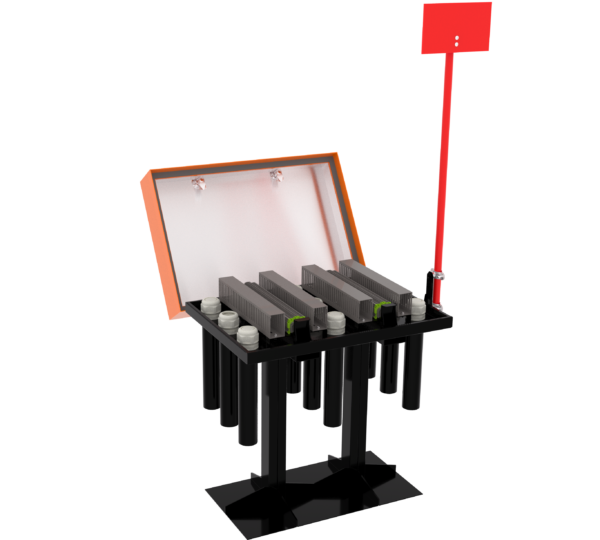

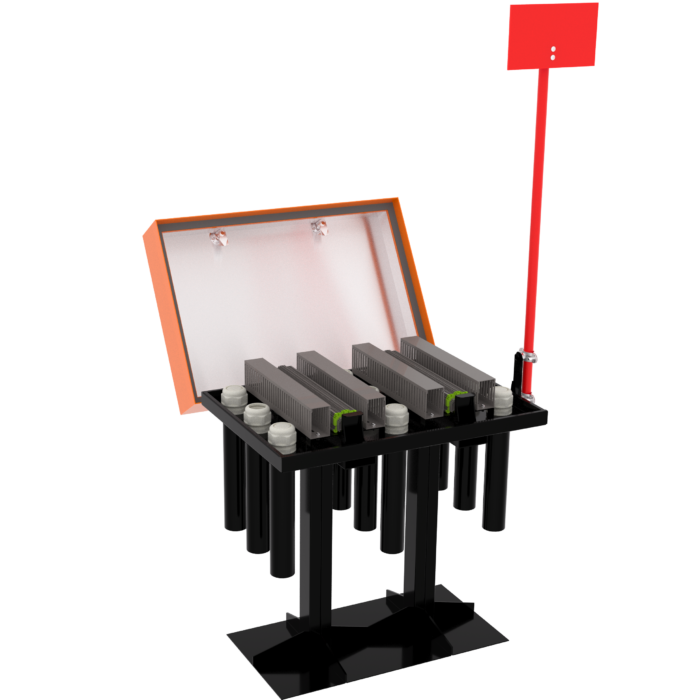

Муфта поддерживает подключение до 112 жил кабеля и использует девять кабельных вводов для организации сложных ответвлённых схем. Такое исполнение позволяет централизовать соединения и повысить удобство обслуживания при эксплуатации железнодорожных объектов.
Основные характеристики:
- количество соединительных клемм — 112
- количество патрубков — 9
- подключение кабелей к клеммам с пружинными контактами
