Датчик счёта осей: принцип работы

Что такое датчик счёта осей

Датчик счёта осей — это ключевой элемент системы счёта осей, используемой в железнодорожной автоматике для определения занятости и освобождения участков пути.

В отличие от рельсовых цепей, такие датчики фиксируют факт прохождения каждой оси подвижного состава через контрольную точку и передают данные в счётное устройство.

Система на основе датчиков счёта осей применяется:

• на перегонах и станциях
• на технологических железнодорожных переездах
• в системах микропроцессорной централизации
• на промышленных железнодорожных путях

Принцип работы датчика счёта осей

Общая логика работы

Принцип работы датчика счёта осей основан на регистрации прохода колесных пар через контрольную зону.

Алгоритм работы:

1. Ось поезда проходит через датчик
2. Датчик фиксирует изменение магнитного поля
3. Формируется электрический сигнал
4. Сигнал передаётся в счётное устройство
5. Система увеличивает или уменьшает счёт осей

👉 Если количество вошедших осей равно количеству вышедших — участок считается свободным
👉 Если есть разница — участок считается занятым

Типы датчиков счёта осей

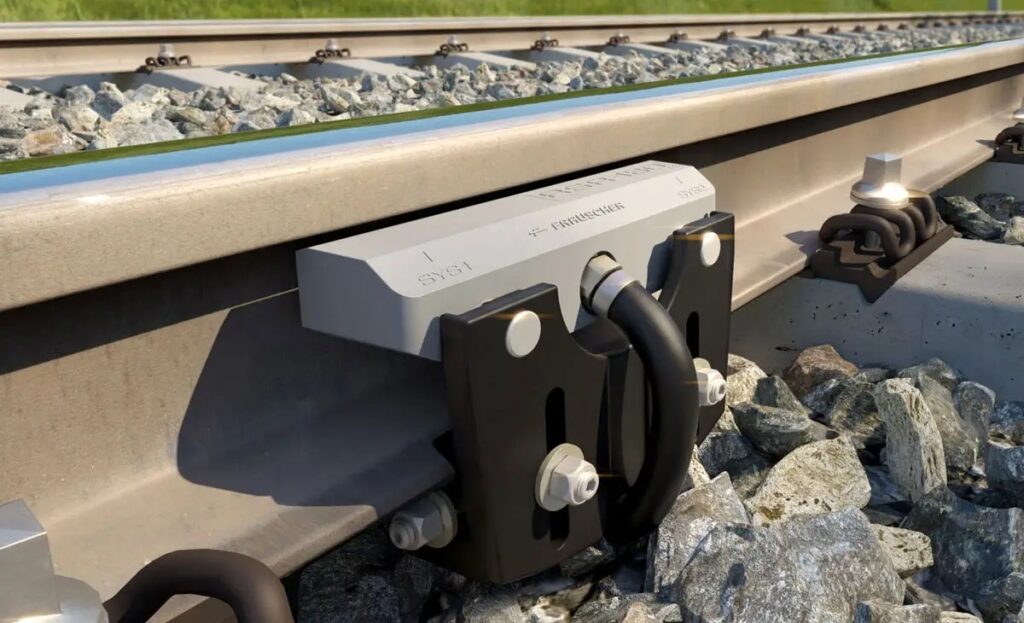

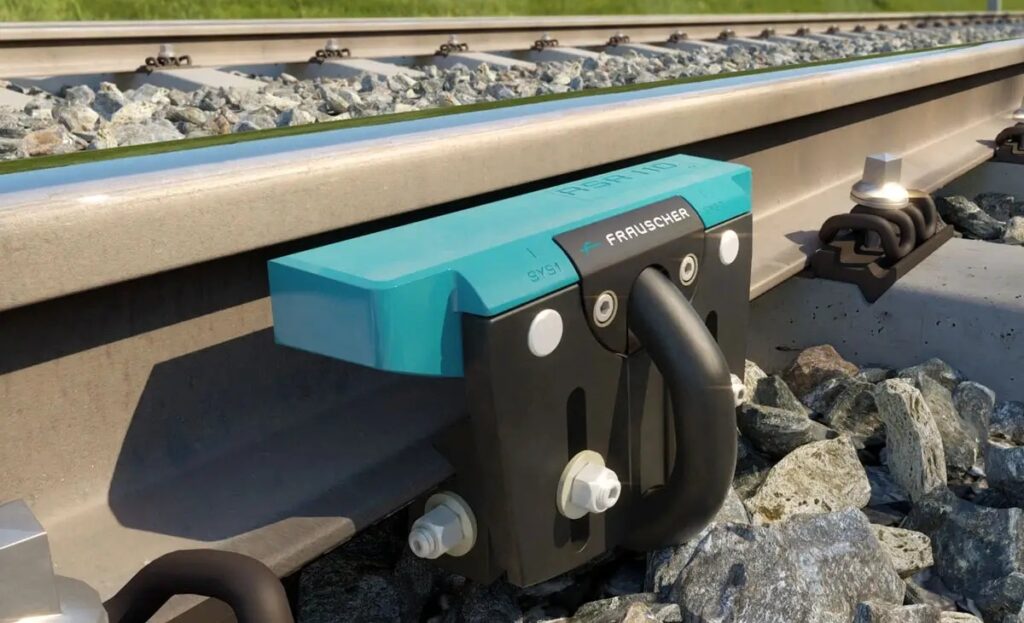

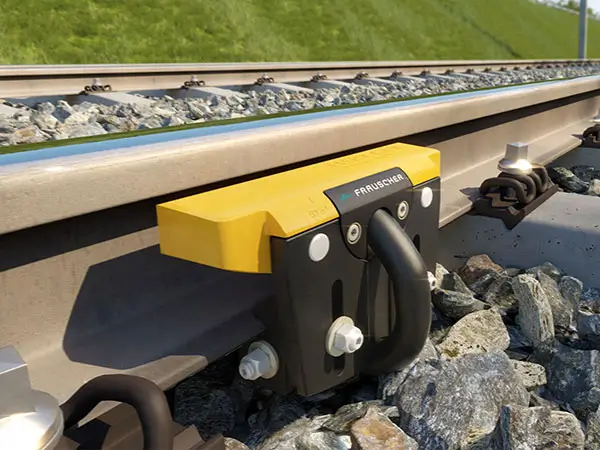

Индуктивные датчики

Работают за счёт изменения магнитного поля при прохождении металлического колеса.

Преимущества:

• высокая надёжность
• устойчивость к погодным условиям
• не требуют изоляции рельсов

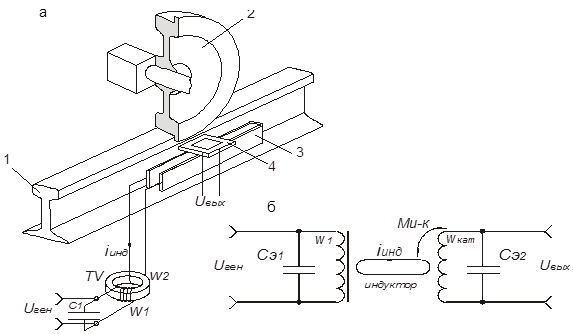

Магнитные датчики

Основные компоненты системы

Система счёта осей включает:

• датчики (устанавливаются на рельсах)
• счётное устройство (обрабатывает сигналы)
• кабельные линии связи
• шкаф управления
• интерфейс интеграции с СЦБ / МПЦ

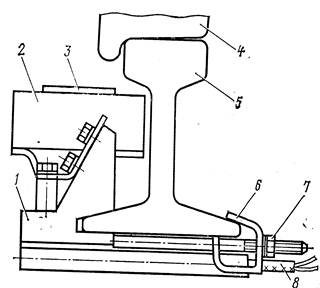

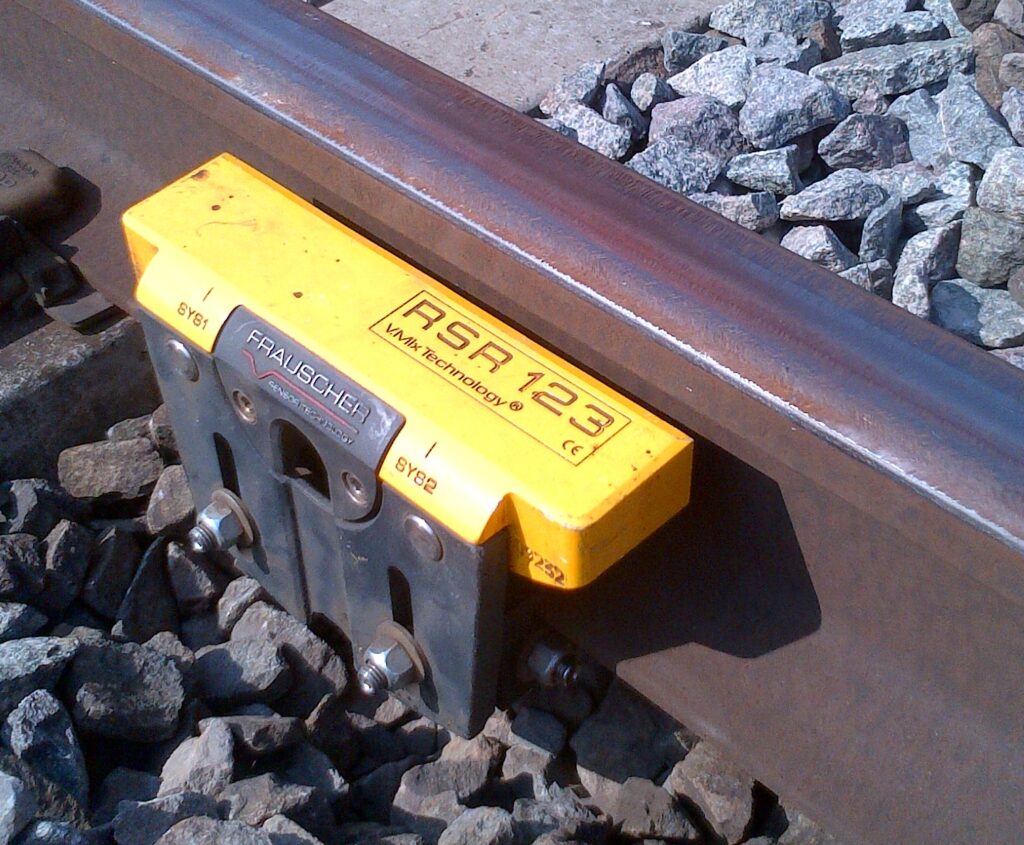

Где устанавливаются датчики

Датчики счёта осей монтируются:

• на головке или шейке рельса
• на входе и выходе контролируемого участка
• на границах блок-участков
• на железнодорожных переездах

Обычно используются парные датчики для определения направления движения.

Определение направления движения

Как определяется направление

Система определяет направление движения по последовательности срабатывания двух датчиков:

• сначала сработал датчик A → затем B → движение вперёд
• сначала B → затем A → движение назад

Это необходимо для корректного учёта осей и обеспечения безопасности движения.

Преимущества датчиков счёта осей

По сравнению с рельсовыми цепями:

• не зависят от сопротивления балласта
• работают на загрязнённых и ржавых рельсах
• подходят для путей с металлическими шпалами
• не требуют изоляции рельсовых стыков
• устойчивы к климатическим условиям

Ограничения и особенности

Несмотря на преимущества, есть ряд особенностей:

• требуется корректный сброс (reset) при ошибках
• чувствительность к неправильному монтажу
• необходимость резервирования на критических участках
• требования к диагностике и контролю состояния

Где применяются системы счёта осей

Датчики счёта осей активно применяются:

• в системах микропроцессорной централизации
• на промышленных предприятиях (ГОК, металлургия)
• на железнодорожных переездах
• на участках с плохими условиями для рельсовых цепей
• в тоннелях и на мостах

Заключение

Датчик счёта осей — это современное и надёжное решение для контроля занятости железнодорожных участков. Благодаря независимости от состояния рельсовой линии и высокой точности, такие системы активно внедряются как на магистральных, так и на промышленных железных дорогах.
